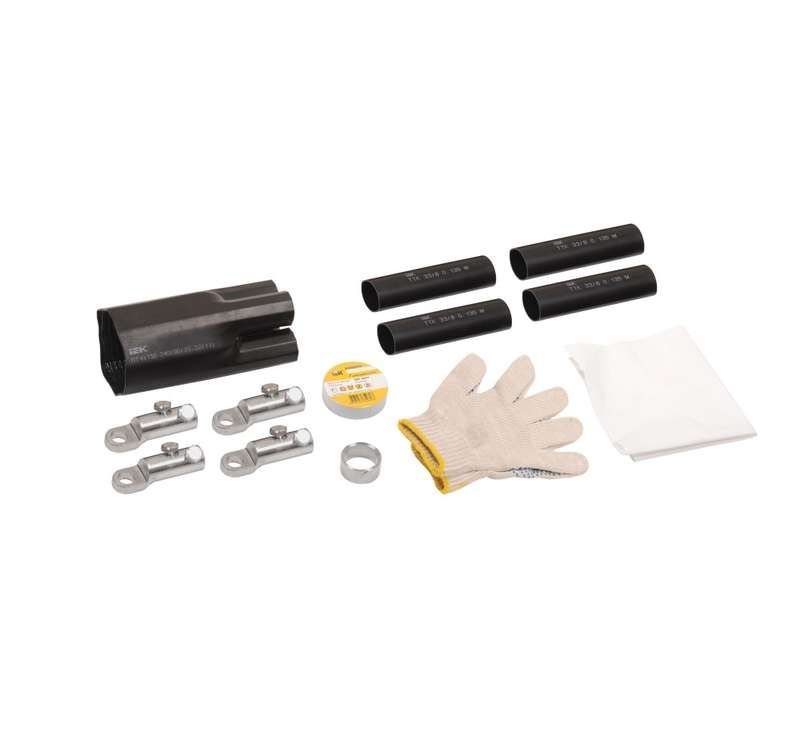

Комплект муфты концевой ПКВтп внутренней установки 5х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN5-70120X

Муфта ПКВтп 5х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 70–120 мм2 внутри зданий. Продукт предназначен для надежного соединения кабеля с оборудованием без использования болтовых наконечников, обеспечивает долгий срок службы - до 30 лет.

Назначение и область применения

Муфта ПКВтп 5х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконцовывания пятижильных кабелей с изоляцией из ПВХ или СПЭ, не имеющих брони и экранирующего слоя. Подходит исключительно для внутренней установки - в помещениях с контролируемой средой. Предназначена для подключения кабеля к распределительному щиту, аппарату защите, трансформатору или другому электрооборудованию.

Технические характеристики

• Работает при напряжении до 1 кВ - постоянном и переменном токе;
• Поддерживает пять токопроводящих жил;
• Сечение жил: от 70 до 120 мм2 - совместима с крупногабаритными кабелями;
• Материал корпуса: термоусаживаемый полимер - обеспечивает плотную усадку и механическую прочность после нагрева;
• Цвет: черный - оптимизирован для внутреннего монтажа;
• Срок службы: 30 лет - при соблюдении условий эксплуатации;
• Не содержит болтовых наконечников - требует самостоятельного монтажа контактных элементов;
• Защита IP67 не указана - не предназначена для открытых площадок или сырых мест.

Совместимость и монтаж

Муфта ПКВтп 5х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ применяется только с кабелями типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки: перед установкой необходимо подготовить конец кабеля, удалить внешнюю оболочку и изоляцию согласно рекомендациям производителя, затем одеть муфту и равномерно прогреть её феном до полной усадки. Учитывайте посадочные размеры - муфта рассчитана именно на сечение 70–120 мм2, использование меньших или больших кабелей недопустимо.

Безопасность и стандарты

Муфта ПКВтп 5х70/120 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Произведена компанией IEK, известной стандартизацией продукции для энергообъектов России. Наличие сертификатов подтверждает соответствие нормам безопасности при работе с сетями до 1 кВ.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли;
• Стабильная механическая прочность после усадки - выдерживает нагрузки при эксплуатации;
• Отсутствие металлических деталей снижает риск коррозии и повышает долговечность;
• Простота монтажа при наличии базового оборудования (термофен);
• Долгий срок службы - 30 лет - позволяет минимизировать затраты на обслуживание.

Ограничения применения

• Запрещено использовать вне помещений - материал не адаптирован для воздействия УФ-лучей, перепадов температур или осадков;
• Не допускается применение на бронированных или экранированных кабелях - конструкция не предусматривает вывод экрана;
• Не имеет встроенных наконечников - требуется дополнительно закрепить контакты на жилах кабеля;
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности и механической целостности;
• Требуется точное соблюдение технологии термоусадки - неквалифицированный монтаж приведёт к пробою или выходу из строя.

Примеры использования

• Оконцовка пятижильного кабеля ВВГ-1 5×95 мм2 перед подключением к автоматическому выключателю в распределительном шкафе цеха;
• Подключение питания к трехфазному двигателю через кабель АВВГз-1 5×120 мм2 в электромашинном отделении;
• Присоединение кабеля к групповым щиткам управления в административных зданиях.

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил;
• Не экономьте на термофене - нужен регулируемый инструмент с равномерным потоком тепла;
• Очистите поверхность кабеля от грязи и влаги перед надеванием муфты - даже малые частицы нарушают герметичность;
• После усадки внимательно осмотрите все участки - должны отсутствовать пузыри, трещины или неплотные зоны;
• Артикул uzm-xlk1-vn5-70120x - сохраняйте его при заказе запасных частей или замене.
