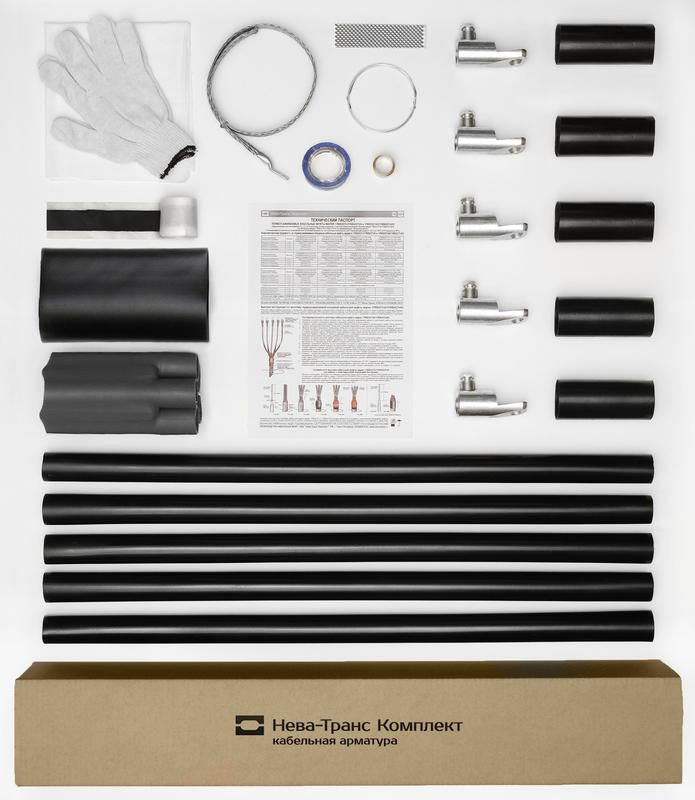

Муфта кабельная концевая наружн. установки 1кВ ПКНТпНб 5х(35-50мм) с наконечн. Нева-Транс Комплект 22020108 Нева Транс

Муфта кабельная концевая 1ПКВТп-5х(70-120) без наконечников - это термоусадочная муфта для герметичного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ, без брони, на напряжение до 1 кВ. Применяется во внутренних помещениях. Бренд Нева-Транс, артикул 22020108.

Назначение и область применения

Муфта 1ПКВТп-5х(70-120) используется для завершения пятижильных кабелей сечением 70, 95 и 120 мм2. Подходит для кабелей с пластмассовой изоляцией, без металлической брони. Предназначена исключительно для внутреннего монтажа - в зданиях, щитовых, туннелях, кабельных каналах. Может устанавливаться в помещениях любой степени влажности, в том числе сырых. Не применяется на открытой местности, в грунте, на воздухе или в условиях повышенной механической нагрузки.

Технические характеристики

• Тип: концевая термоусадочная муфта
• Число жил: 5
• Рабочее сечение кабеля: 70–120 мм2
• Номинальное напряжение: 1000 В
• Материал жил кабеля: медный или алюминиевый проводник
• Материал корпуса: полимер (термоусадочный материал)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (при правильном монтаже - защищена от пыли и временного погружения в воду)
• Способ монтажа: нагрев с помощью тепловой пушки

Совместимость и монтаж

Муфта совместима только с кабелями без брони и внешней оболочки из стали или алюминия. Для работы требуется наличие свободного доступа к концу кабеля минимум 400–500 мм. Монтаж выполняется путём равномерного прогрева муфты тепловой пушкой до полной усадки. Кабель перед установкой необходимо подготовить: удалить внешнюю оболочку, изолирующие слои, зачистить жилы. Наконечники не входят в комплект - их следует устанавливать отдельно, согласно нормам ПУЭ. После усадки муфта плотно облегает кабель, обеспечивая герметизацию и электроизоляцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошло независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Полимерный состав материала не содержит токсичных веществ, не выделяет опасных паров при нагреве, что делает продукт безопасным для персонала и окружающей среды.

Преимущества

• Высокая степень герметизации благодаря однородной усадке полимера
• Широкий температурный диапазон эксплуатации - работает даже в холодных цехах
• Не требует специальных инструментов кроме тепловой пушки
• Легко контролируемый процесс монтажа - визуально видна полная усадка
• Долговечность: срок службы более 25 лет при соблюдении условий эксплуатации

Ограничения применения

• Запрещено использовать на кабелях с броней, металлической оболочкой или свинцовой рубашкой
• Не предназначен для наружной установки, подземного монтажа или в условиях постоянного контакта с водой
• Не допускается применение при температурах ниже –50 C или выше +50 C
• Не заменяет соединительные муфты - только для оконцевания
• Требуется точное соответствие сечению кабеля; использование с кабелем менее 70 мм2 или более 120 мм2 недопустимо

Примеры использования

• Оконцовка кабелей питания в распределительных шкафах заводских цехов
• Подключение кабелей к автоматическим выключателям в электрощитовых офисных зданий
• Герметизация выходов кабелей из стен в кабельных коллекторах
• Фиксация конца кабеля на входе в трансформаторные подстанции внутри помещений

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 70–120 мм2 - даже небольшое отклонение снижает надёжность уплотнения
• Обязательно используйте качественную тепловую пушку с регулировкой температуры - перегрев повредит полимер, недостаточный нагрев - не вызовет полноценной усадки
• После монтажа осмотрите поверхность муфты: она должна быть гладкой, без пузырей, трещин и вздутостей
• Если кабель имеет многожильные алюминиевые жилы - обязательно заполните их контактной смазкой перед установкой наконечника
• Храните муфту в сухом месте при комнатной температуре - не допускайте воздействия прямого UV-света и химических растворителей
