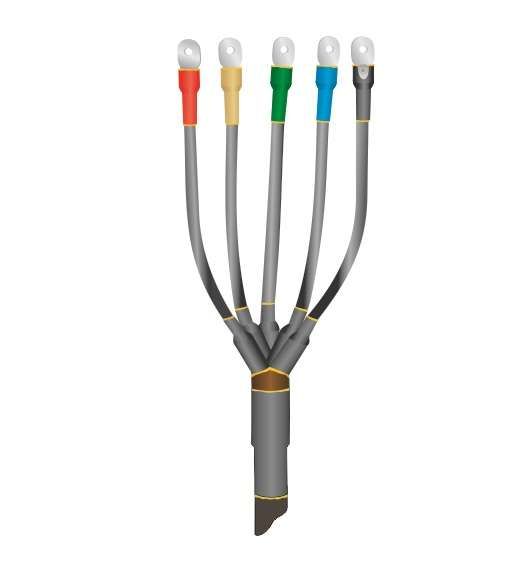

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпнг-LS-5х(70-120) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории - особенно актуальна там, где важны пожаробезопасность и долговечность.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-5х(70-120) используется для завершения пятижильных кабелей сечением 70, 95 и 120 мм2, работающих на напряжении до 1 кВ. Подходит для кабелей с пластмассовой изоляцией, не имеющих металлической брони. Область применения - здания любого типа (производственные, жилые, коммерческие), тоннели, эстакады, наружные распределительные пункты, столбы ЛЭП, кабельные трассы. Особенно эффективна в местах с повышенными требованиями к пожарной безопасности - школах, больницах, метро, объектах энергообеспечения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Тип исполнения: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Способ монтажа: термоусадка
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешнего влияния: без брони, устойчив к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпнг-LS-5х(70-120) совместима исключительно с кабелями без брони и с однородной пластмассовой изоляцией. Для монтажа требуется предварительная подготовка кабеля: зачистка жил, удаление экрана и изоляционных слоёв согласно рекомендациям производителя. После сборки все элементы нагреваются равномерно с помощью газовой горелки или профессионального тепловентилятора (температура ~150–200 C). Важно соблюдать последовательность усадки: сначала центральная часть, затем переходы к жилам. Отдельные детали не требуют сварки, клея или механического крепления. Наконечники в комплект не входят - их необходимо закрепить самостоятельно перед установкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS: не поддерживают горение, минимизируют образование ядовитого дыма и газов при возгорании
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Не содержит хлора, галогенов и других токсичных веществ

Преимущества

• Высокая степень защиты IP67 - полностью герметична после усадки, не пропускает влагу и пыль
• Стабильно работает в суровых условиях: от Arctic-температур до летней жары
• Устойчива к длительному воздействию солнца и перепадам погоды
• Легко монтируется без специнструментов кроме термофена
• Экологически безопасна: не выделяет токсины даже при повышении температуры
• Долговечна: срок службы более 30 лет при правильном монтаже

Ограничения применения

• Не применяется для кабелей с металлической броней, проводниками из алюминия или многожильными кабелями с бумажной изоляцией
• Запрещено использовать при температурах ниже –50 C или выше +50 C - возможна потеря прочности материала
• Не предназначен для постоянного погружения в воду - хотя герметична, она не рассчитана на длительное underwater-исполнение
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж снижает надёжность соединения
• Не имеет встроенных наконечников - потребуется доп. оборудование для опрессовки жил

Примеры использования

• Оконцовка кабеля АВВГ 5×95 на выходе из распределительного щита в офисном здании
• Подключение кабеля ВВГнг-LS 5×120 к трансформатору на улице
• Завершение кабельной линии в тоннеле метрополитена с высокими требованиями к пожарной безопасности
• Обустройство ответвлений на воздушных опорах ЛЭП 0,4 кВ

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 70–120 мм2. Перегрузка или недостаток сечения нарушают плотность усадки.
• Используйте только качественный термофен с регулировкой температуры. Горелка должна двигаться медленно, чтобы материал прогревался равномерно - иначе возможны пузыри или трещины.
• При работе на улице в холодную погоду согрейте муфту в помещении до +10…+15 C перед установкой - это обеспечивает лучшую адгезию.
• Проверяйте целостность изоляции жил до начала работы - любые повреждения должны быть восстановлены до монтажа муфты.
• Храните изделие в сухом месте при температуре от –10 до +30 C. Берегите от прямого солнечного света - даже при наличии УФ-защиты длительное воздействие снижает эластичность полимера.
