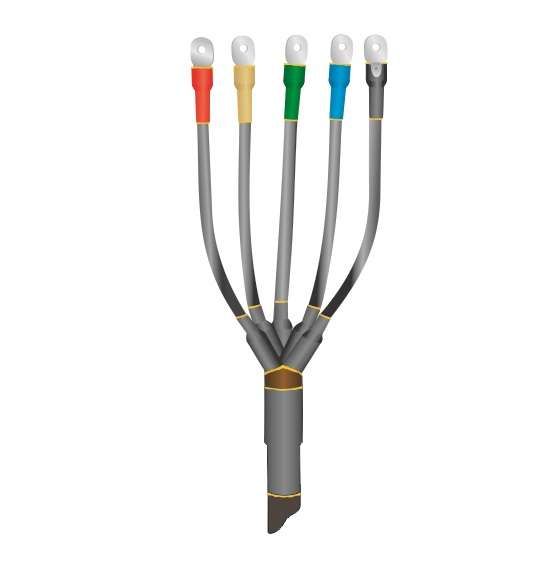

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-5х(70-120) с болт. наконечн. Нева-Транс Комплект 22040111 Нева Транс

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(70-120) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей сечением 70–120 мм2 без брони. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(70-120) с болтовыми наконечниками используется для завершения пятижильных кабелей с пластмассовой изоляцией, работающих на напряжение до 1000 В. Применяется там, где требуется надёжный контакт и повышенная пожаробезопасность:

• Электроустановки зданий - распределительные щиты, трансформаторные подстанции;
• Наружные линии питания - опоры, столбы, кабельные переходы;
• Объекты с высокими требованиями к безопасности: больницы, школы, метро, объекты ЖКХ;
• Зонах с высокой влажностью и перепадами температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение кабеля: 70–120 мм2 (поддерживает три стандарта: 70, 95, 120)
• Количество жил: 5
• Тип изоляции кабеля: пластмассовая, без брони
• Метод монтажа: термоусадка
• Материал корпуса: специальный полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность: до 98%
• Горючесть: материал нг-LS - не распространяет горение, минимальное дымо- и газовыделение
• Наконечники: встроенные болтовые, готовы к подключению шины или оборудования

Совместимость и монтаж

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(70-120) с болтовыми наконечниками совместима исключительно с кабелями следующего типа:

• Пластмассовая изоляция (например, ВВГ, NYM, АВВГ);
• Отсутствие металлической брони или экрана;
• Пятижильная структура (L1, L2, L3, N, PE).

Монтаж выполняется путём термоусадки с применением тепловой пушки или газовой горелки. Перед сборкой необходимо выполнить стандартную разделку кабеля: удалить внешнюю оболочку, зачистить жилы, надеть наконечники. Все элементы муфты предварительно расположены в порядке сборки - достаточно нагревать каждый слой равномерно до плотного прилегания. Болтовые наконечники уже установлены - после усадки остаётся лишь затянуть контакты моментом 10–15 Нм.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты пожарной безопасности и соответствия Госстандарту РФ
• Материалы класса нг-LS обеспечивают самозагашение пламени и снижают риск задымления при возгорании
• Не содержит свинца, хлора и других опасных веществ - соответствует RoHS

Преимущества

• Высокая механическая прочность и долговечность благодаря полиэмерному корпусу
• Защита от влаги и пыли - возможность установки вне помещения даже в условиях сильного дождя или снега
• Устойчивость к УФ-излучению - не трескается и не выцветает под прямыми солнечными лучами
• Готовые болтовые наконечники экономят время на подготовке контактов
• Широкий температурный диапазон позволяет использовать зимой и летом без ограничений
• Экологическая безопасность - материалы не выделяют токсичных паров при нагреве или повреждении

Ограничения применения

• Не кабели с бронёй - нельзя использовать с АВБбШв, ВБбШв и аналогами
• Не предназначен для многожильных кабелей с числом жил менее 5 или более 5
• Не допускается использование при температуре ниже –50 C - возможна потеря эластичности материала
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев вызывает плохую адгезию и протечки
• Не рекомендовано для постоянного погружения в воду - хотя IP67 обеспечивает временную защиту, длительное нахождение под водой не предусмотрено

Примеры использования

• Оконцовка кабеля ВВГнг-LS 5×95 перед подключением к автоматическому выключателю в распределительном щите цеха
• Завершение кабеля АВВГнг-LS 5×120 на воздушной опоре рядом с трансформаторной будкой
• Монтаж на выходе кабельной линии в подвале многоэтажного дома с высокой влажностью
• Подключение кабеля к групповым щиткам в медицинском учреждении, где важна пожарная безопасность

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2. Кабели меньшего или большего сечения не подходят.
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении минимум 2 часа перед установкой - это повысит эффективность усадки.
• Используйте только профессиональный термофен с регулировкой температуры. Горелка должна иметь равномерный поток пламени - не направляйте огонь прямо на один участок.
• После усадки проверьте герметичность: попробуйте осторожно потянуть за каждую жилу - они должны быть неподвижны, без люфта.
• Болтовые наконечники требуют контрольного момента затяжки - используйте динамометрический ключ. Переусиливать нельзя - можно повредить медную часть.
• Храните муфту в сухом месте, избегая прямого света и перепадов температур - срок годности не ограничен при правильных условиях.
