Муфта кабельная концевая наружн. установки 1кВ ПКНТпНб 5х(70-120мм) с наконечн. Нева-Транс Комплект 22020109 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТпНб 5х(70–120 мм) с наконечником и её аналог 1ПКВТп-5х(150–240) без наконечников - это термоусаживаемые решения для оконцевания пятижильных кабелей с пластмассовой изоляцией. Оба варианта выпускаются брендом Нева-Транс Комплект, отличаются диапазоном сечений и наличием/отсутствием наконечников, что влияет на способ подключения. Муфта ПКНТпНб рассчитана на наружную установку, тогда как 1ПКВТп-5х(150–240) предназначен для внутреннего монтажа.

Назначение и область применения

Муфта ПКНТпНб используется для герметичного оконцевания пятижильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Применяется там, где требуется защита от внешних воздействий - на опорах ЛЭП, в шкафах на улице, на фасадах зданий, в трансформаторных будках. Муфта 1ПКВТп-5х(150–240) предназначена исключительно для внутренней установки в помещениях с любой степенью влажности - в распределительных щитах, подстанциях, цехах.

Технические характеристики

• Номинальное напряжение: до 1 кВ включительно
• Число жил: 5
• Сечение кабеля для ПКНТпНб: 70–120 мм2
• Сечение кабеля для 1ПКВТп-5х(150–240): 150, 185, 240 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип муфты: термоусаживаемая
• Защита корпуса: IP67 (пылевлагозащищённая, допускает временное погружение в воду)
• Рабочая температура: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

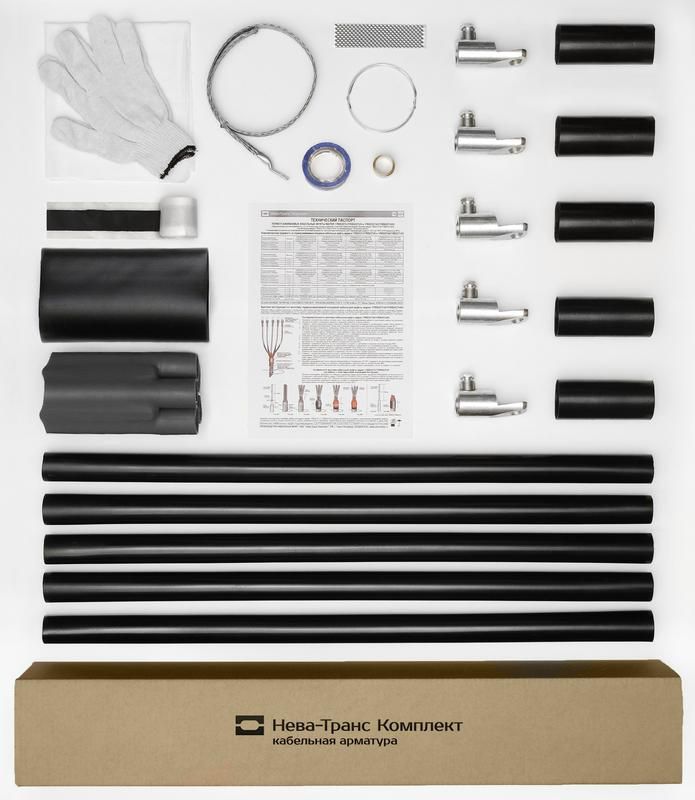

Муфта ПКНТпНб комплектуется наконечниками - они уже установлены и готовы к подключению. Для 1ПКВТп-5х(150–240) наконечники не входят в комплект - их необходимо выбрать и установить отдельно, согласно сечению кабеля и типу соединения (например, медные гильзы с опрессовкой). Обе модели требуют равномерного нагрева тепловым феном для усадки. Перед монтажом обязательно зачищают изоляцию кабеля, проверяют целостность жил и соблюдают минимальный радиус изгиба.

Безопасность и стандарты

Оба типа муфт прошли независимые испытания и имеют сертификат соответствия Госстандарта России. Конструкция обеспечивает электроизоляционную прочность, устойчивость к перепадам температур и механическим нагрузкам. Материалы не выделяют токсичных веществ при нагреве и соответствуют требованиям экологической безопасности.

Преимущества

• Высокая герметичность благодаря термоусадке - предотвращает попадание влаги и пыли
• Удобство монтажа: не требует сложных инструментов, только тепловой фен
• Долговечность: срок службы более 30 лет при правильном монтаже
• Готовые наконечники в ПКНТпНб снижают время установки и риск ошибки
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях

Ограничения применения

• Муфта 1ПКВТп-5х(150–240) **не предназначена** для наружной установки - она не имеет усиленной защиты от UV-излучения и осадков
• Не применяется для кабелей с металлической броней или свинцовой оболочкой
• Запрещено использование при температуре ниже –50 C
• Не рекомендуется применять для кабелей с другим числом жил (например, 3-х или 4-х жильных)
• ПКНТпНб не подходит для кабелей сечением выше 120 мм2 - используйте 1ПКВТп-5х(150–240) вместо этого

Примеры использования

• Подключение кабеля от воздушной линии к трансформатору на столбе
• Оконцевание кабеля перед входом в распределительный шкаф на улице
• Изоляция выхода кабеля из земли в кабельной канализации
• Фиксация конца кабеля в подвале производственного цеха (для 1ПКВТп-5х(150–240))
• Замена поврежденного конца кабеля в системе автоматизации

Практические советы

• Выбирайте ПКНТпНб для наружных работ, 1ПКВТп-5х(150–240) - только для внутренних
• Если нужна муфта на 150–240 мм2, но с наконечниками - заказывайте ПКНТпНб с подходящими размерами; 1ПКВТп-5х(150–240) без них - экономичнее, но требует дополнительных деталей
• Перед усадкой прогрейте муфту равномерно, начиная с центра, чтобы избежать пузырей воздуха
• Проверьте совпадение диаметра кабеля с заявленным диапазоном - даже небольшой перекос может нарушить герметичность
• Для кабелей сечением 120 мм2 можно использовать ПКНТпНб, но не 1ПКВТп-5х(150–240) - он просто не сядет
• Артикулы 22020109 и другие - всегда сверяйте с каталогом производителя: Нева-Транс Комплект указывает точные совместимости
