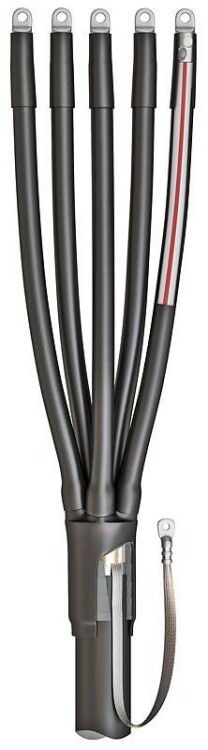

Муфта кабельная концевая 1кВ 5ПКТп(б)-1-150/240-Б КВТ 60341

Муфта кабельная концевая 5ПКТп(б)-1-150/240-Б с болтовыми наконечниками от КВТ предназначена для надёжного оконцевания пятижильных силовых кабелей с пластмассовой изоляцией и бронёй, рассчитана на работу при напряжении до 1 кВ. Применяется как внутри, так и снаружи помещений, обеспечивает герметичность, механическую прочность и безопасное заземление брони. Артикул 60341 соответствует ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 5ПКТп(б)-1-150/240-Б с болтовыми наконечниками применяется для завершения пятижильных кабелей с изоляцией из ПВХ, СПЭ или ЭПР - как с бронёй, так и без неё. Подходит для кабелей типов: АВБбШв, ПвБбШв, ВВГ, ПвВГ, NYM, NYY, РПГ и других, указанных в спецификации. Устройство можно использовать как для внутреннего, так и для наружного монтажа. Номинальное напряжение - 1 кВ, что делает её подходящей для распределительных сетей низкого напряжения: подстанций, щитовых, трансформаторных будок, промышленных объектов.

Технические характеристики

• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 5
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)

Совместимость и монтаж

Муфта 5ПКТп(б)-1-150/240-Б с болтовыми наконечниками совместима с кабелями, имеющими внешний диаметр, соответствующий сечению 150–240 мм2. Монтаж выполняется методом термоусадки с помощью пропановой горелки (например, ПГ от КВТ). Перед нагревом необходимо подготовить конец кабеля: зачистить жилы, удалить броню (при наличии), закрепить заземляющий провод.

Заземление брони

Для кабелей с металлической бронёй (сталью или алюминием) предусмотрена непаянная система заземления через роликовую пружину постоянного давления, входящую в базовый комплект. Однако для надёжного контакта требуется **дополнительно** применить комплект заземления КМПБ, специально подобранный под данную муфту. Без него контакт будет недостаточно надёжным.

Наконечники

В комплекте уже установлены болтовые наконечники - они позволяют легко подключить кабель к шинам, автоматам или другим устройствам без необходимости опрессовки. Но муфта также совместима с наконечниками под опрессовку - при замене следует соблюдать соответствие сечения.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы не выделяют токсичных газов при возгорании (halogen free)
• Устойчивость к УФ-излучению - допускает использование на открытых участках
• Не воспламеняемый материал корпуса снижает риск распространения пламени

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри перчаток и манжет - исключает попадание влаги и пыли
• Универсальная комплектация - один продукт подходит для кабелей с бронёй и без
• Удобный монтаж: термоусадка требует минимум инструментов и времени
• Долговечность: материалы устойчивы к перепадам температур, влажности и UV-облучению
• Поддержка двух вариантов подключения: болтовые и опрессовочные наконечники

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные
• Не рекомендовано применение при температурах ниже –50 C - возможна потеря эластичности материала
• Требуется точное соблюдение технологии монтажа: некорректный прогрев может повредить изоляцию или вызвать неплотное прилегание
• Для кабелей с бронёй обязательна установка дополнительного комплекта заземления КМПБ - без него изделие не гарантирует надёжное заземление
• Не предназначен для работы в условиях постоянного погружения в воду - хотя IP-защита высока, она не является полностью водоупорной

Примеры использования

• Оконцевание кабеля АВБбШв 3×150+2×95 на выходе из распределительного щита
• Завершение пятижильного кабеля ПвВГ в кабельном колодце на улице
• Подключение кабеля NYM к автоматическому выключателю в цеху
• Монтаж на конце трассы кабельной линии перед подводом к трансформатору

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 150–240 мм2; слишком толстый кабель не войдёт, слишком тонкий - не обеспечит плотного прилегания
• Используйте только сертифицированные горелки (например, ПГ от КВТ); другие устройства могут перегреть элементы и повредить изоляцию
• При работе с бронированным кабелем всегда устанавливайте комплект заземления КМПБ - даже если кажется, что пружина работает достаточно хорошо
• При монтаже в сыром месте - предварительно просушите конец кабеля и избегайте воздействия осадков во время работ
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - хоть материал устойчив к УФ, долгое воздействие может изменить цвет и структуру
