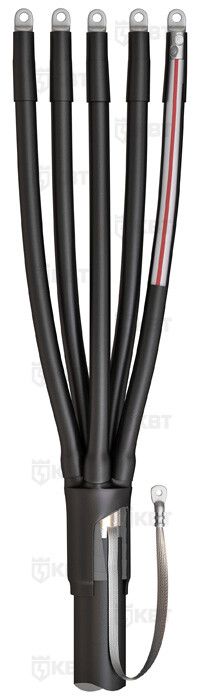

Муфта кабельная концевая 5ПКТп-1 1кВ 150-240 мм² КВТ 60331

Муфта кабельная концевая 5ПКТп-1-150/240 КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Изделие выполнено в виде термоусаживаемой системы с герметизирующим клеем и совместимо с основными типами кабелей, используемых в энергообеспечении объектов. Артикул 60331, бренд - КВТ.

Назначение и область применения

Муфта кабельная концевая 5ПКТп-1-150/240 КВТ служит для создания безопасного и герметичного окончания пятижильного кабеля. Подходит для завершения кабельных линий перед подключением к оборудованию, распределительному щиту, трансформатору или другому устройству. Может применяться как во внутренних сетях, так и на открытых участках - в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 5
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галоген-free состав: да, материалы не содержат галогенов

Совместимость и монтаж

Муфта 5ПКТп-1-150/240 КВТ рассчитана на кабели с пластмассовой (ПВХ, СПЭ) или эластомерной (ЭПР) изоляцией, с броней или без неё. Совместима с кабелями следующих типов: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). После нагрева все элементы муфты равномерно сжимаются, образуя плотное механическое и электроизоляционное соединение. Внутренняя поверхность перчаток и манжет покрыта термоплавким клеем - он активируется при нагреве и гарантирует полную герметичность.

Для кабелей с металлической броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления для фиксации заземляющего провода к броне. Однако для надежного контакта требуется доп. использование «Комплекта заземления КМПБ». Без него заземление будет недостаточно эффективным.

Подключение жил возможно как с bolтовыми, так и с опрессовываемыми наконечниками - они выбираются отдельно.

Безопасность и стандарты

Муфта 5ПКТп-1-150/240 КВТ изготовлена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные компоненты не содержат галогенов - при возгорании не выделяют едких паров. Материалы устойчивы к УФ-излучению, влаге, перепадам температур и химически агрессивной среде. Это делает изделие безопасным для длительной работы в сложных условиях.

Преимущества

• Высокая степень защиты IP67 за счет герметизации клеем - исключает попадание влаги и пыли
• Универсальность: один комплект подходит для кабелей с броней и без, для внутреннего и наружного монтажа
• Не требует сварки или пайки - монтаж быстрый, доступен даже без специализированного оборудования
• Устойчивость к экстремальным температурам - работает в холодном климате (до –50 C)
• Срок службы более 25 лет при соблюдении условий эксплуатации
• Заземление реализовано без пайки - снижается риск повреждения брони и увеличивается скорость сборки

Ограничения применения

• Не кабели с сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности и прочности
• Требуется обязательное наличие пропановой горелки; нельзя использовать обычный фен или тепловую пушку - температура должна достигать 150–200 C
• Для кабелей с броней обязательно применение дополнительного «Комплекта заземления КМПБ» - базовый комплект не обеспечивает достаточного контакта
• Не рекомендовано использование в местах с постоянным погружением в воду (например, подводные трассы) - хотя IP67, но не предназначен для долговременного подводного режима
• Не подходит для многожильных кабелей с числом жил отличным от 5

Примеры использования

• Оконцовка кабеля (А)ВВГ-5×185 перед подключением к автоматическому выключателю в распределительном пункте
• Завершение линии питания насосной станции с кабелем (А)ВБбШв-5×240, проложенной на открытом воздухе
• Монтаж на выходе трансформаторной подстанции, где важны герметизация и устойчивость к перепадам температур
• Линии освещения промышленных площадок с кабелем NYM-5×150

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен входить в заявленный диапазон. Перебор по сечению вызывает деформацию муфты.
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства могут не достичь нужной температуры или перегреть материал.
• Для кабелей с броней всегда применяйте «Комплект заземления КМПБ» - без него есть риск потери заземления при вибрациях или нагрузках.
• При работе в холодную погоду предварительно прогрейте муфту до комнатной температуры - это повысит адгезию клея.
• Проверяйте целостность всех элементов перед монтажом: трещины, порезы или деформации на трубках недопустимы.
• После монтажа внимательно осмотрите швы - клей должен полностью заполнить все зазоры, особенно между жилами и экраном.
