Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-5х(150-240) с болт. наконечн. Нева-Транс Комплект 22020152 Нева Транс

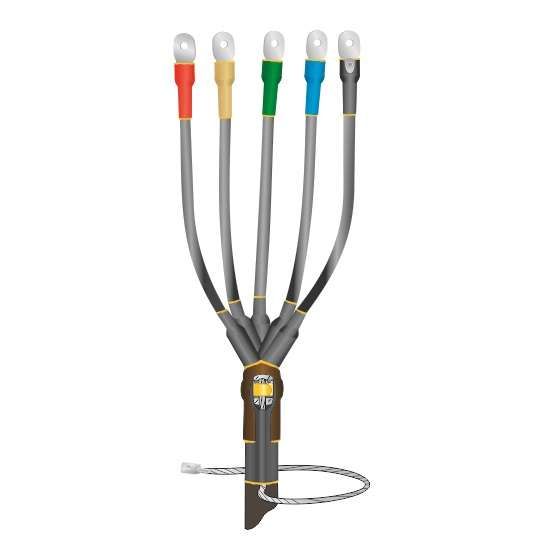

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпбН-5х(150-240) с болтовыми наконечниками от производителя Нева Транс предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из пластмассы и бронированием, работающих на напряжение до 1 кВ. Применяется как в помещениях, так и на открытом воздухе, обеспечивая надёжное соединение и защиту от внешних факторов.

Назначение и область применения

Муфта 1ПКВ(Н)ТпбН-5х(150-240) используется для завершения кабельных линий - то есть создаёт герметичный и механически прочный конец кабеля, который можно подключить к оборудованию через болтовые наконечники. Подходит для кабелей с пятью жилами, каждая из которых имеет сечение 150, 185 или 240 мм2. Область применения включает:

• Электроустановки промышленных объектов (цеха, подстанции, насосные станции)
• Кабельные трассы на открытом воздухе - опоры ЛЭП, распределительные пункты
• Здания с любым уровнем влажности - от сухих офисов до сырых тоннелей

Технические характеристики

• Количество жил: 5
• Напряжение: до 1 кВ (включительно)
• Сечение кабеля: 150–240 мм2 (поддерживается три значения: 150, 185, 240)
• Исполнение: термоусадочное - все элементы уменьшаются в размерах при нагреве, плотно облегая кабель
• Температурный режим работы: от –50 C до +50 C
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Влажность: допускается до 98%
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению и атмосферным осадкам
• Крепление заземления: пружина постоянного давления + терка для контакта с бронелентой кабеля

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпбН-5х(150-240) совместима только с кабелями следующего типа:

• Силовые с пластмассовой изоляцией (например, ВВГ, АВВГ, NYM)
• С металлической броней (стальной лентой или проволокой)
• С пятью жилами одинакового сечения (150/185/240 мм2)

Монтаж выполняется в два этапа:

1. Подготовка кабеля - удаление внешней оболочки, брони, изоляции жил; зачистка жил под болтовые наконечники
2. Надевание комплекта муфты и равномерный прогрев термоусадочных трубок с помощью газовой горелки или фена (температура ~120–150 C); контроль равномерного сжатия материала

Болтовые наконечники уже установлены - достаточно затянуть их на жилах кабеля моментом, указанным в документации к наконечникам. Для заземления используйте пружину и терку - они обеспечивают надёжный контакт с броней без сварки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных муфт до 1 кВ
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Не содержит токсичных веществ, безопасна при эксплуатации и утилизации

Преимущества

• Универсальность - одна муфта покрывает три сечения (150, 185, 240 мм2), снижает запасы на складе
• Высокая герметичность благодаря термоусадке - исключает попадание влаги и пыли
• Устойчивость к перепадам температур и УФ-излучению - долгий срок службы на открытом воздухе
• Автономное заземление - не требует дополнительных клемм или проводов
• Простота монтажа - не нужны сложные инструменты, кроме фена или горелки

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией или маслонаполненных
• Не подходит для кабелей с числом жил отличным от 5
• Не рекомендовано использование при температуре ниже –50 C - материал становится хрупким
• Не предназначен для постоянного погружения в воду - IP67 позволяет лишь временное погружение
• Требуется точное соблюдение технологии термоусадки - недогрев или перегрев снижают надёжность

Примеры использования

• Оконцовка кабеля ВВГнг-LS 5×185 на выходе из распределительного щита на улице
• Завершение кабеля АВВГ 5×240 перед подключением к трансформатору в цеху
• Монтаж на конце кабеля в подземном колодце с высокой влажностью
• Обслуживание кабельной линии на железнодорожной станции с суровым климатом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - муфта работает только с 150, 185 или 240 мм2, другие значения не подходят
• Используйте только термофены с регулировкой температуры или газовые горелки с пламенем без открытого огня - чтобы не повредить полимер
• При работе на холоде (ниже –20 C) предварительно согрейте муфту в помещении - это ускоряет процесс усадки и делает её более равномерной
• Проверьте плотность прилегания наконечников после сборки - они должны быть полностью закреплены, без люфта
• При монтаже на бронированном кабеле обязательно используйте пружину и терку - без них заземление будет ненадёжным
• Храните муфту в сухом месте, избегая прямого солнечного света - даже устойчивый к УФ материал лучше сохранять в оригинальной упаковке
