Кабель ВБШв 5х185
Кабель ВБШв 5х185

Товарные предложения:

ВБШвнг(А)-LS 5x185 мс-126.12.2024364 м. 12 169,87 ₽

м.
от 1 дня

Условия поставки кабеля ВБШв 5х185

Кабель ВБШв 5*185 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШв 5х185 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный кабель ВБШв 5*185 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБШв 5х185 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Описание

Характеристики

Условные замены

Описание

ВБШВ 5х185 - кабель силовой бронированный с 5 медными жилами, сечением 185 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 5х185

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 5х185 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 5х185 не менее 534,6 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 5х185 по трассе прокладки не должны превышать 46250 Ньютонов.
Масса кабеля бронированного ВБШВ 5х185 - 11,4 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 5х185 - 59,4 миллиметров.

Расшифровка маркировки ВБШВ 5х185

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
5 - количество медных токопроводящих жил.
185 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

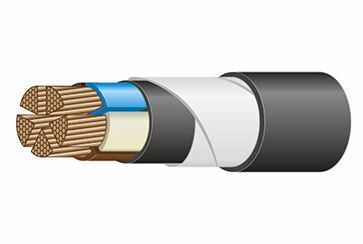

Конструкция кабеля ВБШВ 5х185

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 5х185

Кабель силовой медный бронированный ВБШВ 5х185 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 5х185 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

Вес

10.494

ГОСТ

31996-2012

Марка

ВБШВ

Код ОКП

353 771

Тип брони

Б

Код товара

ВБШв 5х185

Срок службы

30

Материал жилы

Медь

Наличие брони

да

Количество жил

5

Срок службы, лет

30

Конструкция жилы

мк, мс

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий, Зелёный-желтый

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

185

Наружный диаметр, мм

59.4

Максимальный вес (кг/м)

11.302

Номинальная частота, Гц

50

Класс жилы по ГОСТ 22483-2012

2

Толщина изоляции жил (мм)

2

Объём горючей массы (л/км)

1458

Максимальный диаметр жилы

18

Расчетная масса(вес), кг\км

11 204

Масса цветного металла (г/м)

8232.5

Допустимый радиус изгиба (мм)

475.2

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Допустимые усилия при тяжении (Н)

27750

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

11302

Максимальный наружный диаметр (мм)

59.4

Сопротивление изоляции жил (МОм\км)

7

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

20.39

Максимальная длина в бухте(смотке), м

4

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

70

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

1

Электрическое сопротивление жилы (ом/км)

0.1

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

50

Допустимая температура в режиме перегрузки

90

Длительно допустимая температура нагрева жил

70

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

118.8

Максимальная мощность при прокладке в земле, 380V (кВт)

266.49

Допустимая токовая нагрузка при прокладке в земле (А)

405

Максимальная мощность при прокладке в воздухе, 220V (кВт)

116.45

Максимальная мощность при прокладке в воздухе, 380V (кВт)

261.23

Допустимый ток односекундного короткого замыкания (кА)

20.39

Допустимая токовая нагрузка при прокладке на воздухе (А)

397
