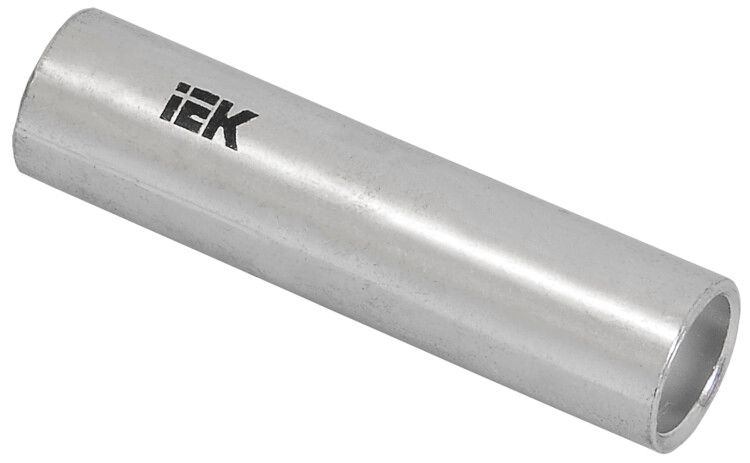

Гильза соединительная ГМЛ-185 луженая медн. IEK UGTY10-185-20

Гильза ГМЛ-185 медная луженая соединительная от IEK - это стыковой соединитель из лужёной меди для надёжного соединения проводников сечением 185 кв.мм. Подходит для силовых кабелей в распределительных устройствах до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к окислению.

Назначение и область применения

Гильза ГМЛ-185 медная луженая соединительная используется для создания прочного электрического соединения между двумя одножильными или многожильными проводниками одного или разного материала. Применяется в сетях до 10 кВ: на подстанциях, в КРУ, при прокладке кабельных линий, при ремонте или модернизации электросетей. Подходит для соединений медь–медь, медь–алюминий, алюминий–алюминий - благодаря лужёному покрытию снижается риск электрохимической коррозии при смешивании металлов.

Технические характеристики

• Материал: медь, лужённая поверхность - защищает от окисления и улучшает контактную проводимость
• Поперечное сечение: 185 кв.мм - рассчитана на токи до уровня, соответствующего этому сечению в системах до 10 кВ
• Наружный диаметр: 23,5 мм - определяет требуемые размеры пресс-клещей и изоляционных колец
• Внутренний диаметр: 19,2 мм - позволяет плотно охватить жилы провода без зазоров
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке и увеличенную площадь контакта
• Способ монтажа: опрессовка - требуется специальный пресс с матрицей подходящего размера
• Совместима с многожильными проводниками - не требует предварительной уплотнения жил
• Цвет: серый - визуально отличима от других типов гильз
• Срок службы: 5 лет - гарантируемый срок работы при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Гильза ГМЛ-185 медная луженая соединительная совместима с любыми проводниками сечением 185 кв.мм, будь то медные или алюминиевые, одножильные или многожильные. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей, соответствующей внешнему диаметру 23,5 мм. Убедитесь, что жилы полностью заполняют внутреннюю полость гильзы (диаметром 19,2 мм): недостаточное заполнение снижает механическую прочность и теплопроводность. После опрессовки рекомендуется проверить качество соединения визуально и при необходимости - измерить переходное сопротивление.

Безопасность и стандарты

Гильза ГМЛ-185 медная луженая соединительная соответствует требованиям к соединительным элементам для высоковольтных установок до 10 кВ. Лужёное покрытие повышает устойчивость к коррозии и исключает образование оксидных плёнок, которые могут вызывать перегрев. Напряжение 10 кВ указывает на допустимый класс изоляции - применение выше этого значения не допускается. Соответствие стандартам обеспечивается производителем IEK через контроль качества материалов и технологических процессов.

Преимущества

• Лужёная медь - минимизирует окисление, продлевает срок службы контакта, особенно при работе во влажной среде
• Длинная форма - обеспечивает более равномерное распределение усилия при опрессовке, снижает риск деформации жил
• Поддержка смешанных соединений - возможность соединять медь и алюминий без дополнительных переходных элементов
• Высокая механическая прочность - после опрессовки соединение выдерживает значительные нагрузки на растяжение и изгиб
• Совместимость с многожильными проводами - не нуждается в предварительном скручивании или уплотнении жил

Ограничения применения

• Не применяется для соединений сечением менее 185 кв.мм - меньшие жилы не будут надёжно фиксироваться
• Не предназначен для использования вне закрытых распределительных устройств - открытая эксплуатация без защиты от механических воздействий и атмосферных факторов не допускается
• Срок службы 5 лет - не является гарантией бесперебойной работы в условиях постоянной перегрузки, вибраций или температур выше нормы
• Требуется точный подбор пресс-матрицы - использование неподходящих клещей приведёт к плохому контакту или разрушению гильзы

Примеры использования

• Соединение двух кабелей ААБл-3×185 на ответвлении от воздушной линии 10 кВ
• Замена повреждённого участка кабеля в подземной камере с использованием медного и алюминиевого проводника
• Объединение выводов трансформатора с кабельной линией в КРУ-10
• Ремонт кабельной трассы в цеху с повышенной влажностью - лужёное покрытие предотвращает коррозию

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри снижает качество соединения
• Проверьте соответствие диаметра жилы и внутреннего канала гильзы - если жила слишком тонкая, используйте другую модель
• Выбирайте пресс-клещи с матрицей, помеченной для 185 кв.мм и диаметром 23,5 мм - не используйте универсальные без регулировки
• После опрессовки осмотрите место соединения: должны отсутствовать трещины, смещение или неплотные участки
• Для длительной эксплуатации в агрессивной среде дополнительно герметизируйте соединение термоусадочной трубкой
• Гильза ГМЛ-185 медная луженая соединительная от IEK - артикул ugty10-185-20 - храните в сухом месте, избегайте попадания влаги до момента монтажа
