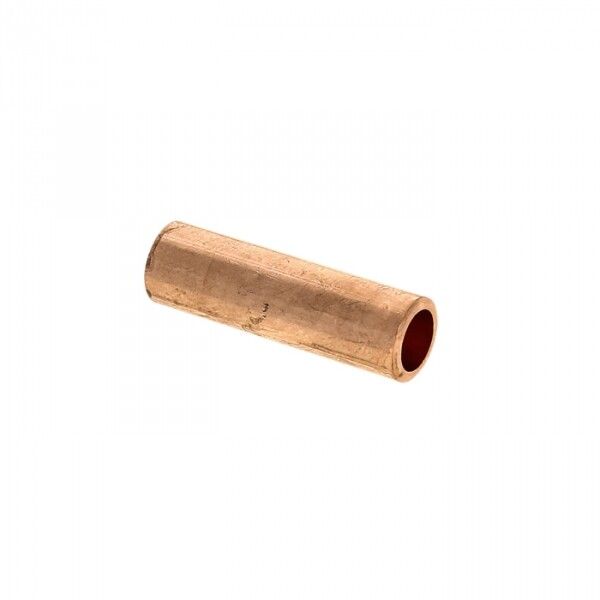

Гильза соединительная ГМ GT-185-21 медн. EKF

Гильза медная соединительная (ГМ) от EKF PROxima - это надёжное соединение для медных жил кабелей с номинальным сечением 185 мм2, предназначенное для передачи тока до 405 А при напряжении до 35 кВ. Применяется в силовых сетях, где требуется прочное и долговечное соединение без дополнительного покрытия.

Назначение и область применения

Гильза медная соединительная (ГМ) используется исключительно для соединения медных жил кабелей и проводов. Подходит для создания постоянных, несъёмных соединений в распределительных устройствах, кабельных муфтах, шкафах и на воздушных линиях. Обеспечивает механическую прочность и электрическую проводимость, сохраняя целостность цепи даже под нагрузкой.

Технические характеристики

• Материал: медь (цельнотянутая труба марки КВ.М)
• Номинальное поперечное сечение: 185 мм2
• Номинальный ток: 405 А
• Номинальное напряжение: 35 кВ
• Длина: длинная форма - обеспечивает равномерное распределение давления при опрессовке
• Наружный диаметр: 24,5 мм
• Внутренний диаметр: 19 мм
• Форма: прямая, одностороннее соединение (без ответвлений)
• Цвет: бронзовый (естественный цвет меди без оксидного слоя)
• Способ монтажа: опрессовка специальными клещами
• Защитное покрытие: отсутствует - требует внешней изоляции после монтажа
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза медная соединительная (ГМ) совместима со всеми типами медных проводников, включая те, что имеют лаковую изоляцию - её можно не снимать полностью, достаточно удалить изоляцию в зоне опрессовки. Монтаж выполняется только методом опрессовки с использованием матриц, соответствующих диаметру гильзы (24,5 мм). Для качественного соединения необходимо использовать пресс-клещи с усилием, рассчитанным на сечение 185 мм2. После опрессовки обязательна установка термоусаживаемой или изолирующей муфты - сама гильза не имеет изоляционного покрытия.

Безопасность и стандарты

Произведена в соответствии с требованиями к электроустановкам высокого напряжения. Номинальное напряжение 35 кВ позволяет применять гильзу в средневольтных сетях. Отсутствие покрытия не снижает безопасность, но требует соблюдения правил изоляции после монтажа. Исполнение УХЛЗ - допускает работу в условиях повышенной влажности и температур от −40C до +40C.

Преимущества

• Высокая электропроводность благодаря материалу - медь без примесей
• Увеличенная длина гильзы обеспечивает устойчивость к механическому натяжению
• Совместимость с лакированной изоляцией - экономит время на подготовке жил
• Стандартный диаметр - легко подбираются подходящие матрицы для опрессовки
• Долгий гарантийный срок - 5 лет - подтверждает надёжность материала и технологии производства

Ограничения применения

• Не предназначена для соединения алюминиевых или комбинированных (алюмомедных) жил - возможен химический контакт и разрушение соединения
• Не имеет собственной изоляции - обязательно использование дополнительной защиты (муфты, термоусадки)
• Не рекомендуется для частых перегрузок выше 405 А - риск перегрева и деформации
• Не подходит для мобильных или вибрационных систем - требует фиксации и отсутствия движения в месте соединения

Примеры использования

• Соединение жил кабеля ВВГнг-LS 3×185 в распределительном щите
• Ремонт повреждённого участка силового кабеля 10–35 кВ в подземной трассе
• Обвязка между трансформатором и сборной шиной в КТП
• Устройство ответвления от основного кабеля в кабельной канализации

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы внутреннему просвету гильзы - 19 мм подходит для двух жил по 95 мм2 каждая или одной жилы 185 мм2
• Используйте только сертифицированные пресс-клещи с матрицами для 185 мм2 - некорректное давление приведёт к плохому контакту
• После опрессовки осмотрите место соединения: не должно быть трещин, выступов или смещения металла
• Для работы в сыром помещении или на улице применяйте термоусаживаемые муфты с герметичной прокладкой - гильза без покрытия восприимчива к коррозии при длительном воздействии влаги
• Артикул gt-185-21 - единственный в серии PROxima с таким сечением; аналоги других брендов могут отличаться по длине и диаметру - сверьте параметры перед заменой
