Кабель ВБбШвнг 5х185
Товарные предложения:
| ВБШвнг(А)-LS 5x185 мс-1 | 21.11.2024 | 704 м. | 12 332,64 ₽ | м. | от 1 дня |
Условия поставки кабеля ВБбШвнг(А) 5х185
Кабель ВБбШвнг(А) 5*185 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБбШвнг(А) 5х185 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный негорючий кабель ВБбШвнг 5*185 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБбШвнг(А) 5х185 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Условные замены
Описание
ВБбШвнг 5х185 - кабель силовой бронированный с 5 медными жилами сечением 185 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг 5*185 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.
Технические характеристики кабеля ВБбШвнг 5х185
Температуры эксплуатации кабеля силового ВБбШвнг 5*185 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 5х185 не менее 534,6 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 5х185 не должно превышать 46250 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг 5*185 - 59,4 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 5х185 - 11,4 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 5х185 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля бронированного ВБбШвнг 5*185
Допустимый ток при прокладке на воздухе - 397 Ампер.
Допустимый ток при прокладке в земле - 405 Ампер.
Допустимый ток короткого замыкания - 20,39 Ампер.
Активное сопротивление жилы - 0,103 Ом на километр.
Расшифровка маркировки кабеля ВБбШвнг 5х185
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
5 - количество медных жил.
185 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

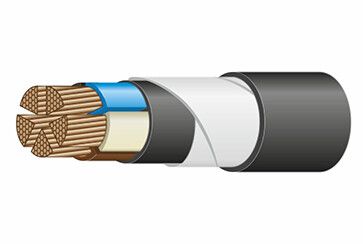

Конструкция кабеля ВБбШвнг 5х185
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката.
Применение кабеля ВБбШвнг 5*185
Кабель силовой медный бронированный негорючий ВБбШвнг 5х185 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 405 Ампер.
Кабелем ВБбШвнг 5х185 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.
Характеристики
Вес
10.555
ГОСТ
31996-2012
Марка
ВБбШвнг
Код ОКП
353 771
Тип брони
Б
Код товара
ВБбШвнг 5х185
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
5
Срок службы, лет
30
Конструкция жилы
мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
185
Максимальный вес (кг/м)
11.395
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2
Максимальный диаметр жилы
18
Масса цветного металла (г/м)
8232.5
Допустимый радиус изгиба (мм)
475.2
Тип исполнения по ГОСТ 31565-2012
нг(А)
Допустимые усилия при тяжении (Н)
27750
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
11395
Максимальный наружный диаметр (мм)
59.4
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
20.39
Максимальная длина в бухте(смотке), м
4
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
3.7
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
0.1
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
369
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
118.8
Максимальная мощность при прокладке в земле, 380V (кВт)
266.49
Длительно допустимая токовая нагрузка в земле, Ампер
376
Допустимая токовая нагрузка при прокладке в земле (А)
405
Максимальная мощность при прокладке в воздухе, 220V (кВт)
116.45
Максимальная мощность при прокладке в воздухе, 380V (кВт)
261.23
Допустимый ток односекундного короткого замыкания (кА)
20.39
Допустимая токовая нагрузка при прокладке на воздухе (А)
397
Условные замены (2)
| Кабель ВБШвнг(А)-LS 5х185 | 704 м. | 12 332,64 ₽ | м. | от 1 дня |
| Кабель ВБбШвнг-LS 5х185 | 704 м. | 12 332,64 ₽ | м. | от 1 дня |
