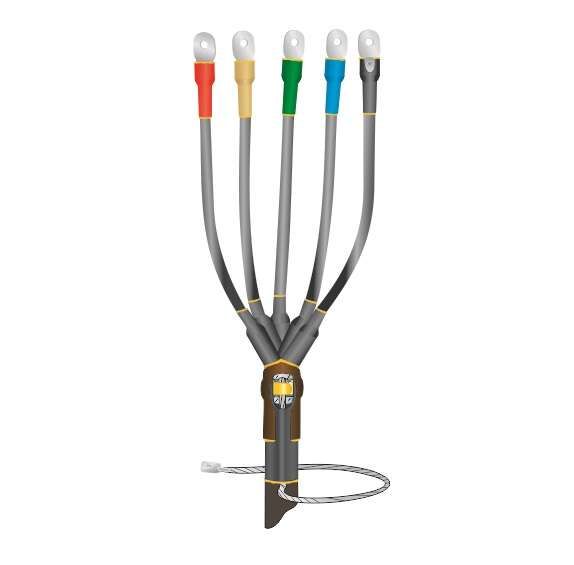

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-5х(150-240) без наконечн. Нева-Транс Комплект 22040076 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS-5х(150-240) от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая долговечность и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS-5х(150-240) используется для завершения пятижильных силовых кабелей с пластмассовой изоляцией и металлической броней. Подходит для внутренних и наружных установок - в том числе в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Предназначена для соединения кабеля с оборудованием, распределительными устройствами, трансформаторами, щитами и другими точками подключения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2 (поддерживается три стандарта: 150, 185, 240)
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Защитный покров: наличие броневой ленты (для механической защиты)
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS-5х(150-240) совместима исключительно с кабелями следующего типа:

• Пятижильные, с пластмассовой изоляцией (например, ВВГнг-LS, АВВГнг-LS)
• С внешней или внутренней броней (стальная лента или оплетка)
• Сечением 150, 185 или 240 мм2 - другие значения не подходят!

Монтаж выполняется методом термоусадки: все элементы нагреваются равномерно с помощью газовой горелки или профессионального теплового фена. Для заземления предусмотрен специальный контакт - пружина постоянного давления с теркой, которая плотно фиксируется к броне кабеля. Перед монтажом необходимо точно соблюсти порядок разделки кабеля: удалить броню, изоляцию, подготовить жилы под контакты. Без наконечников - требуется самостоятельная обжимка жил перед подключением к шинам оборудования.

Безопасность и стандарты

Муфта 1ПКВ(Н)Тпбнг-LS-5х(150-240) прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Материалы не поддерживают горение (нг) и при возгорании выделяют минимальное количество дыма и токсичных газов (LS), что делает её допустимой для использования в закрытых помещениях с людьми - офисах, метро, больницах, школах. Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.

Преимущества

• Высокая степень герметизации за счёт однородной термоусадки - предотвращает попадание влаги и пыли
• Экологическая безопасность: материалы не содержат хлора и тяжёлых металлов
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Широкий температурный диапазон позволяет применять в суровых климатических условиях (Сибирь, Арктика, Юг)
• Закрепление заземления через пружину - надёжнее, чем болтовое соединение, особенно при вибрациях
• Не требует дополнительной изоляции после монтажа

Ограничения применения

• Не кабели без брони - даже если сечение и число жил совпадают
• Не подходит для кабелей сечением менее 150 мм2 или более 240 мм2 - риск повреждения изоляции или плохой герметизации
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Требуется обязательный контроль качества термоусадки - недостаточно прогретые участки снижают срок службы
• Отсутствие наконечников - необходимо самостоятельно обжать жилы перед подключением

Примеры использования

• Оконцовка кабеля ВВГнг-LS 5×185 на выходе из распределительного щита в цехе
• Подключение бронированного кабеля 5×240 к трансформатору на открытой подстанции
• Завершение кабеля в тоннеле метрополитена - где важны негорючесть и малое дымообразование
• Монтаж на столбе ЛЭП в регионах с зимними минусами до –45 C

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в интервал 150–240 мм2 - используйте штангенциркуль
• Обязательно выполните правильную разделку: снимите броню, экран, изоляцию строго по чертежу в инструкции - лишняя изоляция вызывает деформацию муфты
• Нагревайте муфту равномерно, начиная с центральной части, двигаясь к краям - избегайте местных перегревов
• Проверьте герметичность после остывания: слегка потяните за каждый вывод - они должны быть неподвижны
• Для длительной эксплуатации вне помещений рекомендовано дополнительно использовать защитный кожух или краску против УФ
• Храните муфту в сухом месте при t = +5…+30 C - заморозка не повреждает материал, но влияет на эластичность при сборке
