Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040020 Нева Транс

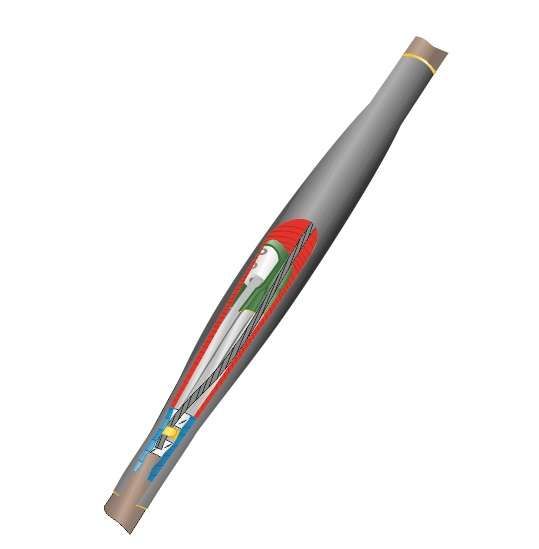

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(150-240) с болтовыми соединителями от Нева-Транс Комплект - это термоусаживаемая соединительная муфта для герметичного и безопасного соединения пятижильных силовых кабелей сечением 150–240 мм2, рассчитанная на работу в условиях повышенной влажности, низких температур и требовательных норм пожарной безопасности.

Назначение и область применения

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(150-240) с болтовыми соединителями используется для соединения кабелей с пластмассовой изоляцией и металлической броней на рабочее напряжение до 1 кВ. Подходит для прокладки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется там, где важна надежность соединения, устойчивость к влаге и соблюдение норм пожарной безопасности - например, на энергообъектах, в метро, промышленных цехах, ЖКХ и объектах инфраструктуры.

Технические характеристики

• Напряжение: до 1 кВ
• Число жил: 5
• Сечение кабеля: 150, 185, 240 мм2
• Тип соединения: болтовые соединители для токоведущих жил
• Тип изоляции: термоусаживаемая с клеевым слоем
• Группа материала: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(150-240) с болтовыми соединителями совместима только с кабелями того же типа: пятижильными, с пластмассовой изоляцией и бронированной конструкцией. Для установки требуется подготовить два конца кабеля одинакового сечения (150/185/240 мм2). Монтаж выполняется методом термоусаживания: нагреваются внутренние элементы с помощью газовой горелки или профессионального теплового фена. Клеевой слой обеспечивает плотное прилегание к поверхности кабеля. Соединение жил осуществляется через болтовые зажимы - они позволяют добиться прочного и долговечного контакта. Также предусмотрено крепление заземляющего провода к броне с использованием пружинных зажимов и терок.

Безопасность и стандарты

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(150-240) с болтовыми соединителями изготовлена из материалов, не распространяющих горение (нг) и снижающих выделение дыма и токсичных газов (LS). Это делает её подходящей для помещений с людьми и мест с особыми требованиями к пожарной безопасности. Произведённая продукция прошла независимые испытания и имеет официальные сертификаты соответствия требованиям Госстандарта РФ и нормам пожарной безопасности. Устройство соответствует ГОСТ 13781.0-86 и спецификации ТУ Нева-Транс 3599-012-31930690-2016.

Преимущества

• Высокая степень защиты IP67 за счет цельного термоусаживаемого корпуса с клеевым слоем - предотвращает попадание воды и пыли
• Устойчивость к перепадам температур - работает даже при –50 C
• Не поддерживает горение и минимизирует дымообразование - повышает безопасность в замкнутых пространствах
• Болтовые соединители обеспечивают надежный контакт без сварки или опрессовки
• Заземление реализовано механически - пружины дают постоянное усилие, исключающее окисление контакта
• Подходит для прямой закладки в почву - не требует дополнительной защиты

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненные или с алюминиевой жилой - только медные с пластиковой изоляцией
• Не допускается использование при температуре ниже –50 C или выше +50 C
• Требуется точное соответствие сечению кабеля - нельзя использовать для 70 мм2 или 300 мм2
• Не рекомендовано применение в открытых участках с постоянным воздействием прямого UV-излучения - материал не предназначен для длительного нахождения на солнце
• Термоусаживание требует наличия оборудования (горелка или фен) и квалифицированного монтажника

Примеры использования

• Соединение кабелей питания на подземных распределительных пунктах (РП) в городских сетях
• Обход дефектного участка в кабеле троллейбусной сети
• Переход между двумя секциями кабельной линии в тоннеле метрополитена
• Замена поврежденного ответвления на промышленном конвейере с бронированным питанием
• Подключение кабеля к трансформаторной будке в условиях высокой влажности

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить площадь жилы
• При работе с термоусаживающимся кожухом равномерно прогревайте всю поверхность, начиная с середины и двигаясь к краям - так избежите образования пузырей
• Не забудьте правильно затянуть болтовые соединители - момент затяжки указан в инструкции; переусиливать нельзя - можно повредить жилу
• Проверьте целостность клеевого слоя после остывания - он должен полностью заполнить все щели и образовать однородный слой
• Для работы в сыром грунте дополнительно убедитесь, что место соединения не находится в зоне сезонного подтопления - хотя муфта герметична, длительное пребывание в воде может вызвать коррозию брони
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не допускайте заморозки компонентов перед монтажом
