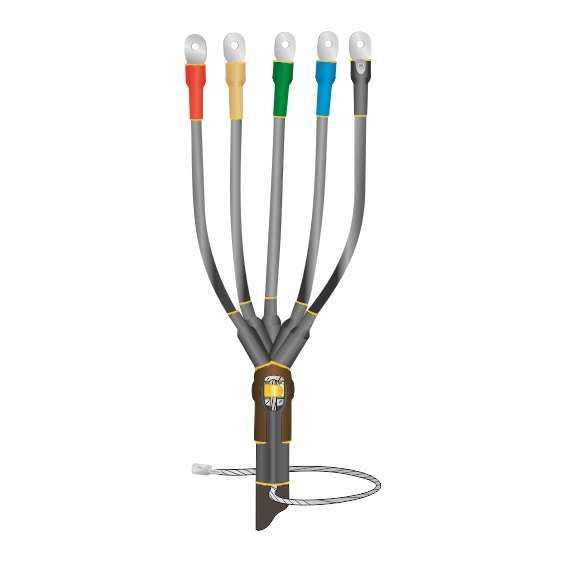

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(150-240) с болт. наконечн. Нева-Транс Комплект 22040088 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(150-240) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая надёжное соединение с учётом требований пожаробезопасности.

Назначение и область применения

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(150-240) с болтовыми наконечниками используется для завершения пятижильных силовых кабелей с пластмассовой изоляцией и металлической броней. Подходит для внутренней и наружной установки - в том числе в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергоустановки, кабельные трассы, участки с возможностью доступа людей.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150, 185, 240 мм2
• Количество жил: 5
• Тип исполнения: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Метод монтажа: термоусадка
• Материал корпуса: полимерный состав
• Защитный покров: наличие броневой ленты
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие наконечников: болтовые, для подключения к шинам и оборудованию
• Заземление: предусмотрено крепление через пружину и терку к броне кабеля

Совместимость и монтаж

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(150-240) с болтовыми наконечниками совместима исключительно с кабелями того же типа: 5-жильными, с пластмассовой изоляцией и броней. Для монтажа требуется:

• Правильно выполненная разделка кабеля - соблюдение длин отрезков изоляции и брони согласно чертежу в комплекте;
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Инструмент для затяжки болтовых наконечников (динамометрический ключ рекомендован);
• Обязательное использование пружины и терки для надёжного контакта между броней и системой заземления.

Не допускается применение с кабелями без брони, с другим числом жил или сечением вне диапазона 150–240 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS - не распространяют горение, минимизируют образование дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Выданы действующие сертификаты соответствия

Преимущества

• Стандартизированная сборка снижает риск ошибок при монтаже
• Полимерный материал устойчив к УФ-излучению, влаге, перепадам температур
• Встроенные болтовые наконечники позволяют сразу подключить кабель к оборудованию без дополнительных деталей
• Автономная система заземления через пружину гарантирует контакт даже при деформациях брони
• Экологически безопасна - не содержит хлора, свинца и других опасных веществ

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Не рассчитана на механическую нагрузку - не должна служить опорой для веса кабеля
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев вызывает плохую адгезию
• Не применяется в местах с постоянным погружением в воду - хотя IP-защита достаточна для внешних условий, она не является полностью водоупорной

Примеры использования

• Оконцовка кабеля АВБбШв 5×185 на выходе из распределительного щита в цеху
• Подключение кабеля ВВБбШв 5×240 к трансформатору на открытой подстанции
• Завершение пятижильного бронированного кабеля перед вводом в кабельную камеру
• Монтаж на кабельном переходе между закрытым и открытым участком трассы

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - меньшие или большие значения не обеспечивают плотного прилегания
• При работе в холодную погоду (ниже –20 C) предварительно согрейте муфту в помещении - это повысит эластичность материала
• Используйте только профессиональный теплогенератор с регулировкой температуры - обычная бытовая фена может повредить материалы
• Проверяйте целостность термоусадочных трубок после остывания - они должны быть без пузырей, вздутостей и трещин
• После монтажа зафиксируйте болтовые наконечники моментом, указанным в документации - переусадка приведёт к повреждению контакта
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - даже устойчивый к УФ материал лучше сохранять в оригинальной упаковке
