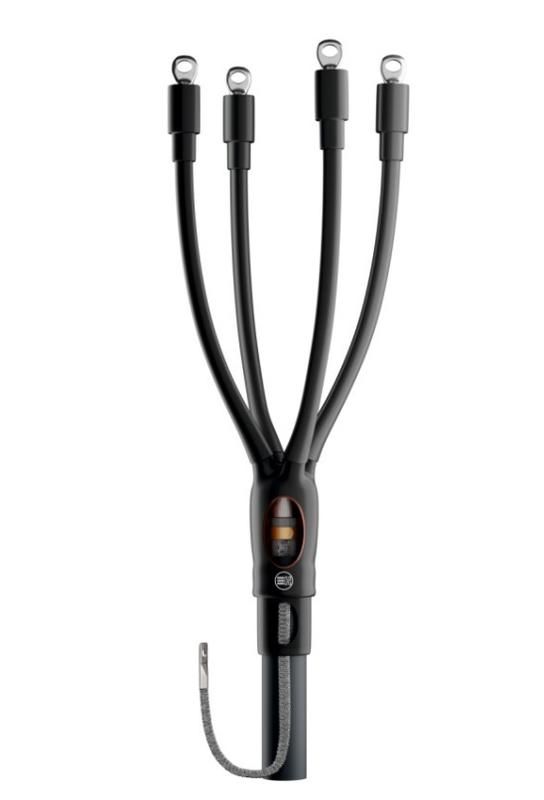

Муфта кабельная концевая универс. 1кВ HT2-01/5х150-240 (5ПКВНтп1-150/240-БН) НИЛЕД 16000321

Муфта кабельная концевая универсальная 1 кВ HT2-01/5х150-240 (5ПКВНтп1-150/240-БН) от бренда НИЛЕД - это термоусаживаемый комплект для герметичного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, рассчитанных на напряжение до 1 кВ. Подходит для монтажа в помещениях и на улице, обеспечивает надёжное соединение кабеля с оборудованием или шиной.

Назначение и область применения

Муфта HT2-01/5х150-240 (5ПКВНтп1-150/240-БН) используется для создания концевых ответвлений на кабелях без брони и экранирующего слоя. Применяется там, где требуется безопасное и долговечное оконцевание кабеля перед подключением к устройству - например, к автоматическому выключателю, распределительному щиту, трансформатору или двигателю.

Подходит для кабелей типа АВВГ-1, АВВГз-1, АПвВГ-1, ВВГ-1, ВВГз-1, ПвВГ-1 и их аналогов. Может использоваться как внутри зданий, так и на открытом воздухе - благодаря защите IP67, муфта выдерживает воздействие пыли, влаги и перепадов температур.

Технические характеристики

• Напряжение: до 1 кВ (переменный и постоянный ток, частота 50 Гц)
• Количество жил: 5
• Номинальное сечение кабеля: 150–240 мм2
• Тип изоляции кабеля: ПВХ, СПЭ
• Тип муфты: термоусаживаемая
• Установка: внутренняя и наружная
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта HT2-01/5х150-240 (5ПКВНтп1-150/240-БН) совместима только с кабелями без металлической брони и внешнего экрана. Для правильного монтажа необходимо:

• Зачистить кабель точно по указанным размерам - не более и не менее допустимого сечения (150–240 мм2)
• Не повредить основную изоляцию жил при подготовке
• Равномерно прогревать термоусаживающуюся трубку с помощью газовой горелки, начиная с центра и двигаясь к краям
• Обеспечить доступ к месту монтажа - муфта требует свободного пространства вокруг кабеля для равномерной усадки

Перед установкой проверьте соответствие диаметра кабеля и внутреннего прохода муфты - не используйте её для кабелей меньшего или большего сечения.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным системам для кабелей до 1 кВ. Конструкция обеспечивает электрическую прочность и механическую устойчивость при нормальных условиях эксплуатации. Материалы термоусаживаемой части устойчивы к УФ-излучению, что позволяет использовать муфту HT2-01/5х150-240 (5ПКВНтп1-150/240-БН) на открытом воздухе без дополнительной защиты.

Преимущества

• Высокая степень защиты IP67 - надёжна даже во влажной среде
• Универсальность - подходит для нескольких типов кабелей с одинаковым сечением
• Легкий и быстрый монтаж - не требует сварки, клея или специального оборудования кроме горелки
• Долгий срок службы - материал устойчив к старению, химическим воздействиям и колебаниям температуры
• Компактная форма - занимает мало места, удобна для установки в плотных конструкциях

Ограничения применения

• Не применяется для кабелей с броней, медными или алюминиевыми экранами - возможен пробой изоляции
• Не рекомендуется для кабелей с сечением меньше 150 мм2 или больше 240 мм2 - риск недостаточного контакта или перегрузки
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Требует точного соблюдения технологии термоусадки - некорректный нагрев снижает герметичность

Примеры использования

• Оконцевание кабеля ВВГ-1 5×185 перед подключением к вводному автомату в распределительном щите на улице
• Присоединение кабеля АПвВГ-1 5×240 к электродвигателю насосной станции
• Создание концевого ответвления от трассы АВВГ-1 5×150 к осветительному щиту в производственном корпусе

Практические советы

• Перед монтажом всегда проверяйте маркировку кабеля - убедитесь, что он не имеет брони и экрана
• Используйте только газовую горелку с регулируемым пламенем - фен не обеспечит достаточного тепла для равномерной усадки
• После монтажа осмотрите муфту HT2-01/5х150-240 (5ПКВНтп1-150/240-БН): поверхность должна быть гладкой, без пузырей и трещин
• При работе на высоте или в труднодоступных местах закрепите кабель, чтобы избежать провисания во время нагрева
• Храните муфту в сухом месте при температуре от –20C до +40C - не допускайте заморозки или перегрева
