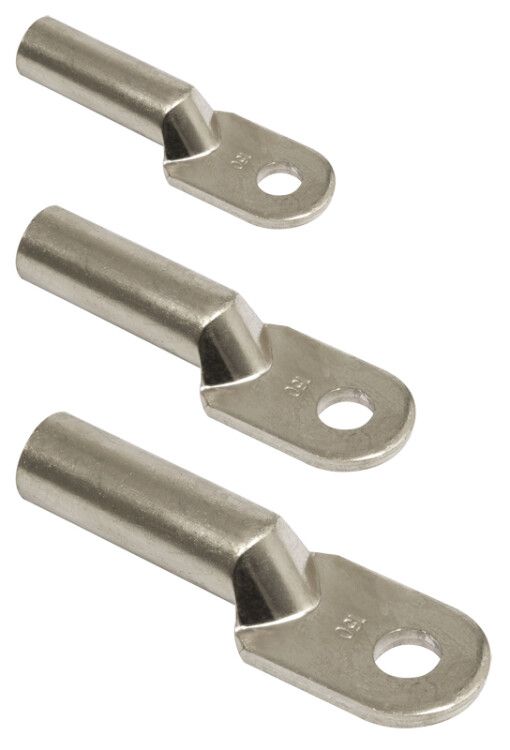

Наконечник луженый медный ТМЛ JG-185 IEK UNP40-185-18-16

Наконечник медный луженый кабельный JG-185 от IEK предназначен для надёжного соединения многожильных медных кабелей сечением 185 мм2 через опрессовку. Артикул unp40-185-18-16 - часть серийной линейки наконечников IEK, рассчитанных на промышленную эксплуатацию.

Назначение и область применения

Наконечник медный луженый кабельный JG-185 используется для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, клеммным колодкам, автоматическим выключателям или другому оборудованию. Применяется там, где требуется прочное, долговечное и устойчивое к коррозии соединение. Подходит для силовых цепей в распределительных щитах, станках, трансформаторах, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 185 мм2
• Диаметр гильзы: 16.5 мм - соответствует внешнему диаметру жилы после опрессовки
• Наружный диаметр наконечника: 24 мм - важен для выбора подходящего клеммника
• Материал: электротехническая медь с лужёным покрытием
• Покрытие: лужённое - защищает от окисления и повышает контактную проводимость
• Форма: прямолинейная - удобна для компактного монтажа в ограниченном пространстве
• Количество отверстий: одно - для болтового соединения
• Цвет: серый - визуально отличается от немедных аналогов
• Способ монтажа: исключительно опрессовка (пайка возможна, но не рекомендована производителем)
• Гарантия: 3 года

Совместимость и монтаж

Наконечник JG-185 совместим с кабелями с медными многожильными жилами сечением 185 мм2. Для монтажа необходима специальная опрессовочная матрица, соответствующая размеру 16.5 мм. Убедитесь, что используемые клещи имеют достаточное усилие для плотной фиксации без деформации корпуса. После опрессовки проверьте механическую прочность соединения - наконечник не должен свободно двигаться на проводе. Диаметр отверстия 16.5 мм позволяет использовать болты M16. Наружный диаметр 24 мм требует наличия клеммы или зажима с внутренним проходом не менее 25 мм.

Безопасность и стандарты

Произведён из меди, соответствующей требованиям ГОСТ 859 и IEC 60228. Лужёное покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Соответствует нормам безопасности для электромонтажа в условиях повышенной влажности и температурных перепадов. Гарантия 3 года подтверждает соответствие качественным стандартам производства IEK.

Преимущества

• Лужёное покрытие предотвращает окисление меди - увеличивает срок службы контакта
• Высокая теплопроводность меди обеспечивает минимальные потери энергии
• Прямолинейная форма экономит место в щите и упрощает сборку
• Стандартные размеры обеспечивают совместимость с большинством клеммных устройств
• Рассчитан на высокие токовые нагрузки - идеален для мощных цепей

Ограничения применения

• Не применяется для одножильных проводов - предназначена только для многожильных кабелей
• Запрещено использование с алюминиевыми проводами - материал несовместим
• Не рекомендуется пайка - может вызвать хрупкость соединения и потерю механической прочности
• Не подходит для кабелей с сечением меньше 150 мм2 или больше 185 мм2 - риск плохой опрессовки
• Наружный диаметр 24 мм не позволит установить в узкие клеммники - проверяйте размеры до покупки

Примеры использования

• Подключение входного кабеля 185 мм2 к главному автомату в распределительном щите
• Соединение кабеля питания с частотным преобразователем
• Оконцевание кабеля от трансформатора до контактора
• Монтаж заземляющего провода в промышленных установках

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не допускайте выступающих жил
• Выбирайте матрицу с пометкой “185 mm²” или “16.5 мм” - неверный инструмент испортит наконечник
• Проверяйте глубину запрессовки - она должна полностью закрывать жилу, но не задирать изоляцию
• При использовании в агрессивной среде (цеха, улица) дополнительно герметизируйте соединение термоусадкой
• Артикул unp40-185-18-16 - всегда сверяйтесь с ним при заказе; в наборе 4 штуки - достаточно для типового монтажа
