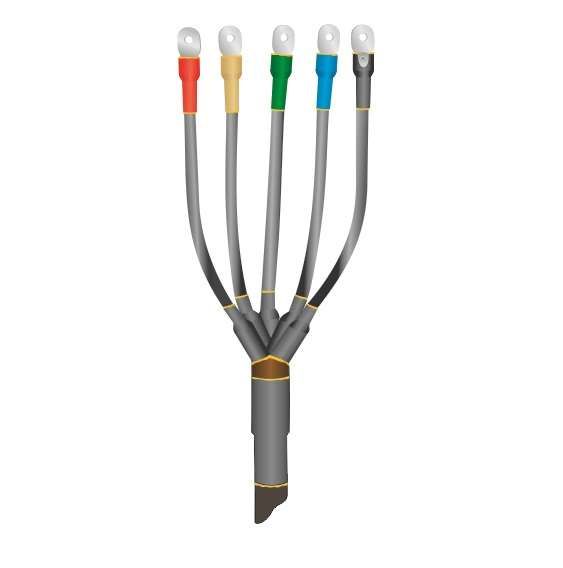

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-5х(150-240) без наконечн. Нева-Транс Комплект 22020164 Нева Транс 22020336

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-5х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как в помещениях, так и на открытом воздухе, обеспечивает надёжную изоляцию и механическую защиту конца кабеля при работе в широком диапазоне температур.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-5х(150-240) используется для завершения пятижильных силовых кабелей сечением 150, 185 и 240 мм2 с пластмассовой изоляцией, не имеющих металлической брони. Подходит для внутренней установки в зданиях любой степени влажности и для наружной установки - на опорах, в распределительных устройствах, на столбах, в траншейных колодцах. Работает на напряжении до 1 кВ включительно.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 150–240 мм2 (поддерживает три значения: 150, 185, 240)
• Количество жил: 5
• Тип исполнения: термоусадочная
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность: до 98%
• Защитный покров: отсутствует (не предназначен для кабелей с броней)

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-5х(150-240) совместима только с кабелями без брони и с изоляцией из полиэтилена или ПВХ. Для монтажа требуется предварительная разделка кабеля по технологии, указанной в инструкции производителя. Все элементы муфты усаживаются одновременно с помощью газовой горелки или высокотемпературного фена (температура нагрева - около 120–150 C). Не требует использования наконечников - они не входят в комплект. После усадки образуется плотная, герметичная оболочка, исключающая попадание влаги.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна: не содержит свинец, хлорированные соединения и другие запрещённые вещества

Преимущества

• Высокая степень герметизации благодаря равномерной термоусадке
• Устойчивость к ультрафиолету - не трескается и не выцветает на солнце
• Не боится перепадов температур - сохраняет эластичность даже при –50 C
• Легко монтируется без сложного оборудования - достаточно фена или горелки
• Один тип муфты заменяет несколько вариантов - подходит сразу для трёх сечений кабеля

Ограничения применения

• Не применяется для кабелей с металлической броней - не рассчитана на механическую нагрузку
• Не подходит для кабелей с бумажной или маслонаполненной изоляцией
• Требует точного соблюдения технологического процесса: недостаточный прогрев - риск плохой адгезии; перегрев - повреждение материала
• Не рекомендовано использование в местах постоянного контакта с острыми предметами или в условиях частого механического воздействия

Примеры использования

• Завершение кабеля ВВГнг-LS 5×185 на выходе из распределительного щита в цеху
• Оконцевание кабеля NYM 5×240 на столбе перед подводом к светильнику
• Подключение кабеля АВВГ 5×150 к трансформатору в закрытом распределительном пункте
• Монтаж на кабельной линии в холодном регионе (например, Якутия, Чукотка)

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 150–240 мм2. Кабели меньшего сечения (например, 95 мм2) не подходят - возникнет люфт и потеря герметичности.
• Обязательно используйте термостойкий фен или газовую горелку с регулировкой пламени. Не примените обычный бытовой фен - температура будет слишком низкой.
• При монтаже на открытом воздухе избегайте работы во время дождя или сильной влажности - даже если муфта защищена IP67, влага на поверхности кабеля затрудняет усадку.
• После усадки проверьте целостность оболочки: она должна быть гладкой, без пузырей, трещин и вздутий. При наличии дефектов - замените муфту.
• Храните муфту в сухом месте при температуре от –20 C до +30 C. Не допускайте длительного воздействия прямого солнечного света до монтажа.
