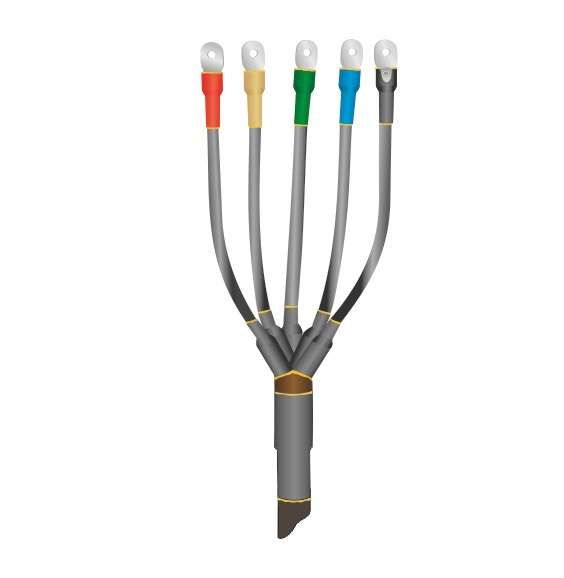

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-5х(150-240) без наконечн. Нева-Транс Комплект 22040100 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-5х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как в помещениях, так и на открытой территории при экстремальных температурах.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-5х(150-240) используется для завершения пятижильных кабелей сечением 150, 185 и 240 мм2, работающих на напряжение до 1 кВ. Подходит для внутренних и наружных установок - в том числе в условиях повышенной влажности, перепадов температур и прямого воздействия атмосферных факторов. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты, участки кабельных трасс вне зданий.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защита от внешнего влияния: без брони, устойчивость к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-5х(150-240) совместима исключительно с кабелями без металлической брони и с пластмассовой изоляцией. Для монтажа требуется предварительная подготовка кабеля: зачистка жил, удаление внешней оболочки, формирование разделки. После этого все элементы муфты одеваются последовательно и равномерно нагреваются с помощью газовой горелки или профессионального тепловентилятора (температура нагрева - около 120–150 C). Усадка должна происходить медленно, чтобы избежать деформаций. Наконечники в комплект не входят - их необходимо приобрести отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено согласно нормам пожарной безопасности: материал нг-LS снижает риск возгорания и минимизирует выделение ядовитых газов при повышении температуры
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Росстандарта

Преимущества

• Стойкость к широкому диапазону температур - работает даже в суровых климатических условиях
• Экологическая безопасность: материалы не выделяют хлора и других токсичных веществ
• Герметичность обеспечивается за счет равномерной термоусадки, что исключает попадание влаги
• Устойчивость к УФ-излучению позволяет использовать муфту на открытом воздухе без защиты
• Простота сборки при наличии базового оборудования (термофен или горелка)

Ограничения применения

• Не кабели с броней, стальной оплеткой или металлической оболочкой
• Не предназначен для работы при напряжении выше 1 кВ
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев приведёт к потере герметичности
• Не рекомендовано применение в местах постоянного механического давления или вибраций без дополнительной защиты
• Отсутствие наконечников требует самостоятельного подбора и запрессовки контактов

Примеры использования

• Завершение кабеля ВВГнг-LS 5×185 на выходе из распределительного щита в цеху
• Подключение кабеля YKY 5×240 к трансформатору на открытом воздушном участке
• Оконцовка кабеля АВВГнг-LS 5×150 в кабельной камере с высокой влажностью
• Обустройство ответвлений в системах автоматизации на промплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускается только 150, 185 и 240 мм2; другие значения не подходят
• Измерьте посадочные диаметры перед закупкой: муфта рассчитана именно на указанные сечения, а не на любые “до 240”
• Используйте только качественный термофен с регулировкой температуры - бытовые модели могут недостаточно эффективно усадить детали
• При работе на улице избегайте монтажа во время дождя или сильного ветра - влага может попасть на разделку до усадки
• Проверяйте целостность усадочных трубок после остывания: они должны плотно облегать кабель без пузырей и провисаний
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие экстремального холода может изменить эластичность материала
