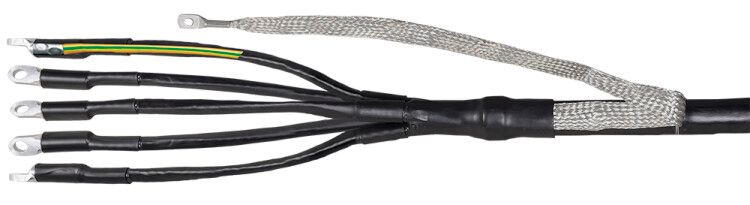

Муфта концевая ПКВ(Н)тпбэ 5х150/240 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN5-150240SZ

Муфта концевая ПКВ(Н)тпбэ 5х150/240 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания пятижильных силовых кабелей сечением 150–240 мм2, обеспечивает надёжную изоляцию и заземление при наружной установке. Муфта ПКВ(Н)тпбэ 5х150/240 снабжена готовыми болтовыми наконечниками и комплектом заземления, что ускоряет монтаж.

Назначение и область применения

Муфта ПКВ(Н)тпбэ 5х150/240 используется для оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ и бронёй или экранирующим слоем. Применяется исключительно при наружной установке - на опорах, в распределительных устройствах, на фасадах зданий, в кабельных каналах вне помещений. Подходит для подключения оборудования: трансформаторов, двигателей, щитов, насосов, конвейеров.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение жил: 150–240 мм2
• Тип изоляции: ППД (полиэтилен пропиленовый диэлектрик) / СПЭ (сшитый полиэтилен)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Внутренние элементы: болтовые наконечники, роликовые пружины для заземления

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 5х150/240 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Для монтажа требуется:

• Тепловой фен (температура нагрева 120–150 C)
• Инструмент для зачистки кабеля (по рекомендациям производителя)
• Зажимы для фиксации наконечников (не требуются - они уже установлены)

Перед установкой необходимо точно соблюсти длину зачистки жил и брони - указано в инструкции. Наконечники предварительно закреплены, заземление реализовано через роликовые пружины, которые плотно прилегают к броне кабеля. Усадка должна происходить равномерно, начиная с центра муфты.

Безопасность и стандарты

Муфта ПКВ(Н)тпбэ 5х150/240 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую безопасность при работе в условиях повышенной влажности, перепадах температур и воздействии ультрафиолета благодаря UV-стойкому полимерному материалу. Комплект заземления гарантирует надёжное соединение с бронёй кабеля, снижает риск поражения током.

Преимущества

• Готовые болтовые наконечники - не нужны дополнительные клеммы или прессование
• Встроенные роликовые пружины обеспечивают надёжное заземление без сварки или пайки
• Высокая степень защиты IP67 - выдерживает дождь, снег, пыль, кратковременное попадание воды
• Термоусадка создаёт монолитную герметичную оболочку - исключает проникновение влаги
• Срок службы 30 лет - рассчитана на длительную эксплуатацию в агрессивной среде

Ограничения применения

• Не применяется для внутренних помещений - предназначена только для наружной установки
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2
• Не допускается использование без теплового фена - механическая усадка невозможна
• Не совместима с кабелями без брони или экрана - заземление невозможно
• Не предназначен для подземной прокладки - не имеет гидроизоляционного слоя для контакта с почвой

Примеры использования

• Оконцовка пятижильного кабеля АВБбШв-1 от трансформаторной подстанции к распределительному щиту на улице
• Подключение двигателя насосной станции с кабелем ВВГЭ-5×185 через муфту ПКВ(Н)тпбэ 5х150/240
• Присоединение кабеля к автоматическому выключателю в наружном шкафу управления освещением

Практические советы

• Проверьте перед монтажом, чтобы сечение кабеля входило в диапазон 150–240 мм2 - даже небольшой перекос вызывает плохую усадку
• Защитите место монтажа от ветра и дождя во время нагрева - влага замедляет процесс усадки
• Не используйте открытый пламя - только тепловой фен с регулировкой температуры
• После усадки проверьте герметичность: поверхность должна быть гладкой, без пузырей и трещин
• При использовании на высоких объектах (например, на столбе) закрепите муфту ПКВ(Н)тпбэ 5х150/240 хомутом, чтобы избежать провисания
