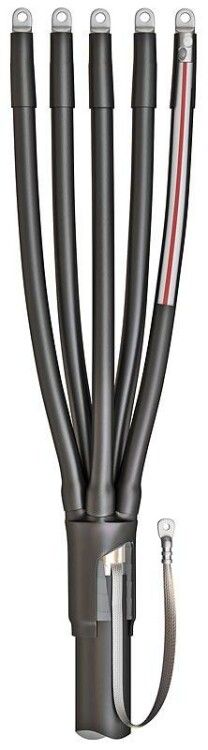

Муфта кабельная концевая 1кВ 5ПКТп(б)-1-150/240 КВТ 60340

Муфта кабельная концевая 1 кВ 5ПКТп(б)-1-150/240 от компании КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, работающих на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Конструкция выполнена методом термоусадки, что обеспечивает плотное прилегание и высокую степень защиты. Артикул 60340 соответствует типовым решениям для кабелей с броней и без неё.

Назначение и область применения

Муфта кабельная концевая 1 кВ 5ПКТп(б)-1-150/240 используется для завершения питающих кабельных линий - то есть для создания безопасного и герметичного перехода от кабеля к оборудованию, шкафу, трансформатору или другому устройству. Подходит для кабелей с броней (обозначается в названии буквой "(б)") и без неё. Может применяться в условиях повышенной влажности, на улице, в кабельных каналах, колодцах, распределительных пунктах и других местах, где требуется долговременная защита от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Защита от УФ-излучения: да
• Состав материалов: безгалогенные (HF = Halogen Free)
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 5ПКТп(б)-1-150/240 совместима с кабелями следующих типов: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.

Монтаж выполняется с помощью термоусадки: все элементы (манжеты, перчатки) нагреваются равномерно пропановой горелкой ПГ (например, КВТ). После нагрева материал сжимается, образуя плотное, водонепроницаемое соединение благодаря слою термоплавкого клея внутри деталей.

Для кабелей с металлической броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления, которая фиксирует заземляющий провод к броне. Однако для надежного контакта рекомендуется дополнять комплект специальным комплектом заземления КМПБ, подходящим по размеру.

Подключение жил возможно как с bolтовыми, так и с опрессовываемыми наконечниками - они выбираются отдельно.

Безопасность и стандарты

Муфта 5ПКТп(б)-1-150/240 изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров, что повышает безопасность в закрытых помещениях. Температурный диапазон от –50 C до +50 C гарантирует работу даже в суровых климатических условиях.

Преимущества

• Высокая герметичность за счет термоплавкого клея внутри всех элементов
• Устойчивость к УФ-излучению и осадкам - подходит для открытой прокладки
• Универсальность: один комплект работает как для кабелей с броней, так и без неё
• Не требует сварки или пайки - монтаж быстрый и не нуждается в дорогостоящем оборудовании
• Материалы экологически безопасны - HF (безгалогеновые)
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для кабелей с сечением менее 150 мм2 или более 240 мм2 - использование вне этого диапазона снижает надежность герметизации
• Запрещено применять при температурах ниже –50 C или выше +50 C
• Требуется обязательное использование пропановой горелки; нельзя заменить тепловым пушкой малой мощности - недостаточно энергии для равномерной усадки
• Без дополнительного комплекта КМПБ невозможно гарантировать надежное заземление на кабеле с броней
• Не предназначен для работы в средах с химической агрессией (кислоты, щелочи, растворители)

Примеры использования

• Оконцовка кабеля (А)ВБбШв 5×185 перед входом в распределительный щит
• Завершение линии питания насосной станции с кабелем NYM 5×240
• Монтаж на воздушном участке трассы между двумя кабельными ящиками
• Подключение кабеля РБВ 5×150 к трансформаторному пункту
• Линия управления автономным конвейером в холодильном цеху

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 150–240 мм2. Отклонение вызывает плохую усадку и риск протечки
• При работе с кабелем с броней всегда применяйте комплект КМПБ - он обеспечивает надежный контакт заземления
• Используйте исключительно горелку ПГ (КВТ): другие модели могут не прогреть материал равномерно
• Не снимайте защитную плёнку с термоусадочных элементов заранее - она предохраняет клей от загрязнения
• Проверяйте целостность каждого элемента перед сборкой: трещины, деформации или поврежденные клеевые слои делают муфту негодной
• После монтажа внимательно осмотрите место соединения - наличие пузырей, непроклейки или вздутостей требуют повторного нагрева
