Муфта кабельная концевая наружн. установки 1кВ ПКНТпН 5х(70-120мм) с наконечн. Нева-Транс Комплект 22020113 Нева Транс

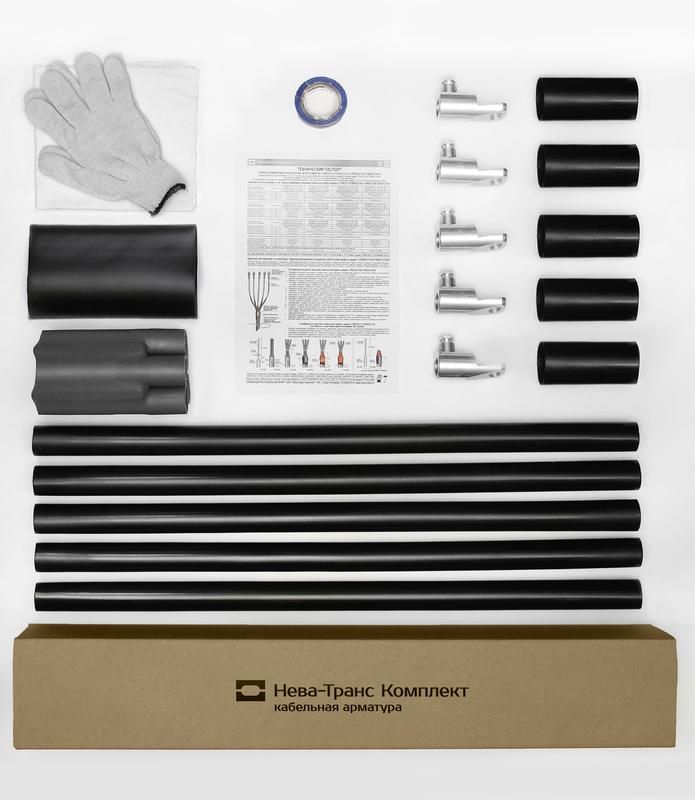

Муфта кабельная концевая наружной установки 1 кВ ПКНТпН 5х(70-120 мм) с наконечниками, 1ПКВТпН-5х(150-240) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания многожильных кабелей с пластмассовой изоляцией без брони. Несмотря на указание «наружной установки» в названии, изделие рассчитано исключительно для внутреннего монтажа - важно учитывать это при выборе.

Назначение и область применения

Муфта 1ПКВТпН-5х(150-240) используется для завершения пятижильных силовых кабелей сечением 150, 185 и 240 мм2. Она обеспечивает электроизоляцию, механическую защиту и герметизацию конца кабеля. Применяется в помещениях с любой степенью влажности - в распределительных устройствах, трансформаторных подстанциях, цехах, подземных камерах и других закрытых объектах. Не предназначена для открытой установки на улице, даже если в названии указано «наружной установки».

Технические характеристики

• Напряжение: до 1 кВ постоянного или переменного тока
• Число жил: 5
• Сечение кабеля: 150, 185, 240 мм2
• Тип наконечников: болтовые, медные
• Тип муфты: термоусаживаемая
• Категория установки: внутренняя (не для наружной эксплуатации)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями с пластмассовой изоляцией без металлической брони. Подходит для кабелей типа ВВГнг, АВВГнг, NYM и аналогичных. Для монтажа требуется термофен для равномерного нагрева корпуса муфты. Болтовые наконечники уже установлены - достаточно зачистить жилы кабеля, вставить их в наконечники и затянуть болты моментом, рекомендованным производителем. Монтаж допускается только в сухих или умеренно влажных помещениях - в условиях повышенной влаги необходимо дополнительно использовать гидроизоляционные материалы.

Безопасность и стандарты

Изделие прошло независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 по безопасности и долговечности термоусаживаемых соединений. Экологически безопасный материал корпуса не содержит свинец и другие запрещённые компоненты.

Преимущества

• Высокая герметичность благодаря термоусадке - предотвращает попадание влаги и пыли
• Заранее смонтированные болтовые наконечники снижают время установки
• Равномерное распределение электрического поля внутри муфты повышает надёжность изоляции
• Экологическая безопасность материала - соответствие современным нормам

Ограничения применения

• Не применяется для кабелей с броней - требуются специальные муфты
• Не предназначен для наружной установки - даже при наличии слова «наружной» в названии
• Не работает при температуре ниже –40 C во время монтажа - термоусадка невозможна
• Не допускается использование с кабелями меньшим сечением - риск перегрева и потери герметичности

Примеры использования

• Оконцовка кабеля ВВГнг 5×185 перед подключением к шинному блоку в распределительном щите
• Подключение выходного кабеля от трансформатора к автоматическому выключателю в цеховой подстанции
• Финальное оформление кабельной трассы в подвале административного здания

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - муфта 1ПКВТпН-5х(150-240) не подходит для 70–120 мм2, хотя такое сечение указано в названии; используйте другую модель ПКНТпН для этих значений
• При использовании термофена двигайте его равномерно, начиная с середины муфты к концам - так избежите образования воздушных пузырей
• Обязательно соблюдайте усилие затяжки болтов наконечников - переусиливать нельзя, чтобы не повредить контакт
• Артикул 22020113 - это единственный вариант данной модели от Нева-Транс Комплект; не путайте с другими сериями, даже если они имеют похожее название
