Кабель АВВГ 5х185
Товарные предложения:
| АВВГнг(А)-LS 5x185 мс-1 | 14.01.2025 | 100 м. | 1 778,28 ₽ | м. | от 1 дня |
Условия поставки кабеля АВВГ 5х185
Кабель АВВГ 5*185 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВВГ 5х185 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый кабель АВВГ 5*185 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВВГ 5х185 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Условные замены
Описание
АВВГ 5х185 - кабель силовой с 5 алюминиевыми жилами сечением 185 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ 5х185
Климатическое исполнение кабеля силового алюминиевого АВВГ 5*185: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 5х185 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 5х185 не должна превышать 98%.
Монтаж кабеля АВВГ 5*185 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 5х185 должен быть не менее 495 миллиметров.
Растягивающее усилие при прокладке АВВГ 5х185 не должно превышать 27750 Ньютонов.
Расчетная масса кабеля АВВГ 5*185 составляет 4,98 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 5х185 равен 55 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 5х185 на воздухе: 336 Ампер.
Расшифровка маркировки АВВГ 5*185
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
5 - количество алюминиевых жил.
185 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

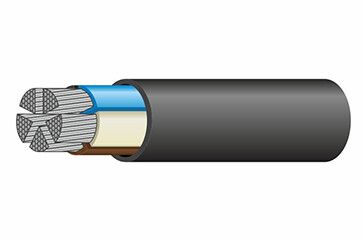

Конструкция кабеля АВВГ 5х185
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 5х185
Кабель силовой алюминиевый АВВГ 5*185 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 321 Ампер.
АВВГ 5х185 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
Вес
3.98
ГОСТ
31996-2012
Марка
АВВГ
Код ОКП
353 771
Код товара
АВВГ 5х185
Срок службы
30
Материал жилы
Алюминий
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
185
Наружный диаметр, мм
53.4
Максимальный вес (кг/м)
4.04
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2
Объём горючей массы (л/км)
1401
Максимальный диаметр жилы
18
Расчетная масса(вес), кг\км
4 040
Масса цветного металла (г/м)
2479
Допустимый радиус изгиба (мм)
427.2
Минимальный радиус изгиба, мм
400.5
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
46250
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
4040
Максимальный наружный диаметр (мм)
53.4
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
13.37
Максимальная длина в бухте(смотке), м
12
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
3.7
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.16
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
280
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
94.16
Максимальная мощность при прокладке в земле, 380V (кВт)
211.22
Длительно допустимая токовая нагрузка в земле, Ампер
290
Допустимая токовая нагрузка при прокладке в земле (А)
312
Максимальная мощность при прокладке в воздухе, 220V (кВт)
98.56
Максимальная мощность при прокладке в воздухе, 380V (кВт)
221.09
Допустимый ток односекундного короткого замыкания (кА)
13.37
Допустимая токовая нагрузка при прокладке на воздухе (А)
302
