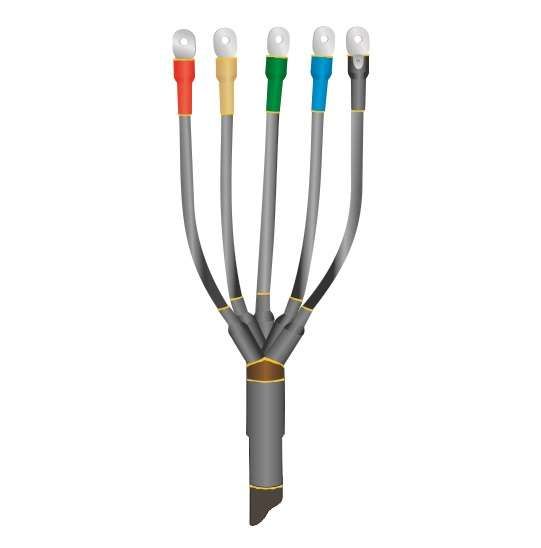

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-5х(150-240) с болт. наконечн. Нева-Транс Комплект 22020176 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-5х(150-240) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из пластмассы и сечением 150–240 мм2 на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает надёжную изоляцию и механическую фиксацию проводников через термоусаживаемые элементы.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-5х(150-240) используется для завершения кабельных линий - то есть создания безопасного соединения между кабелем и внешним оборудованием (например, автоматическими выключателями, трансформаторами, распределительными щитами). Применяется там, где требуется герметизация конца кабеля и надёжный контакт через болтовой зажим.

• Подходит для кабелей с пятью жилами и сечением 150, 185 или 240 мм2
• Не предназначен для бронированных кабелей - только для неметаллической изоляции
• Эксплуатируется в помещениях любого типа влажности и на открытом воздухе

Технические характеристики

• Номинальное напряжение: до 1 кВ
• Сечение кабеля: 150–240 мм2
• Количество жил: 5
• Тип оконцевания: болтовые наконечники (внутренняя и наружная установка)
• Температурный диапазон эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Метод монтажа: термоусаживание с применением газовой горелки или фена
• Материал корпуса: модифицированный термоусаживаемый полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпН-5х(150-240) совместима только с кабелями без брони и металлической оболочки. Перед установкой необходимо выполнить разделку кабеля по технологии, указанной в инструкции производителя.

• На каждом конце кабеля должны быть зачищены все пять жил и изоляция до нужной длины
• Болтовые наконечники уже установлены в комплекте - их нужно просто закрепить на жилах
• Основные элементы муфты (термоусаживаемые трубки и колпачки) нагреваются равномерно до полного усыхания и плотного прилегания
• Для монтажа требуются: газовая горелка или термофен с регулируемой температурой (не менее 200 C), средства индивидуальной защиты

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Обеспечивает электроизоляционную безопасность при рабочих напряжениях до 1 кВ
• Материалы не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации

Преимущества

• Высокая степень герметизации благодаря термоусаживанию - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению и атмосферным осадкам позволяет использовать на открытом воздухе без дополнительной защиты
• Универсальная конструкция - один тип муфты покрывает три сечения кабеля (150, 185, 240 мм2)
• Болтовые наконечники обеспечивают прочный и долговечный контакт без сварки или опрессовки
• Экологически безопасный материал - не содержит хлора и других опасных компонентов

Ограничения применения

• Не применяется для бронированных кабелей - наличие металлической оболочки требует другой конструкции муфты
• Не рекомендовано использование при температурах ниже –50 C или выше +50 C
• Запрещено перегревать термоэлементы - это вызывает деформацию и потерю герметичности
• Не подходит для кабелей с другим числом жил - только для пятижильных
• Не допускается монтаж на поврежденных или грязных поверхностях кабеля

Примеры использования

• Оконцевание кабеля перед подключением к вводному автомату в распределительном щите на улице
• Завершение линии питания от трансформаторной подстанции к насосной станции
• Подключение кабеля к двигателю или частотному преобразователю в цеху с повышенной влажностью
• Монтаж в холодных регионах - например, на объектах Арктики или Дальнего Востока

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2
• При работе с термофеном двигайтесь медленно, чтобы равномерно прогреть всю поверхность муфты
• Не забудьте удалить защитную плёнку с термоэлементов перед нагревом
• После монтажа проверьте герметичность - нет ли пузырей, трещин или неплотного прилегания
• Храните муфту в сухом месте при температуре от –20 C до +30 C - не допускайте заморозки и перегрева
• Артикул 22020176 - всегда указывайте его при заказе запасных частей или при обращении в службу поддержки
