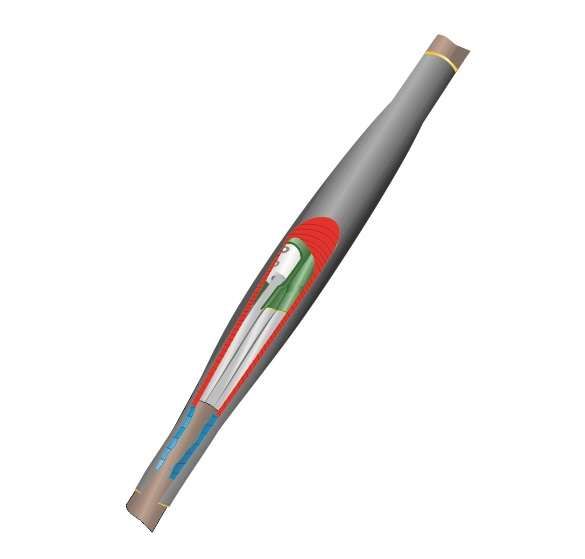

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010028 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(150-240мм) с болтовыми соединителями, 1ПСТ(тк)-4х(150-240) с болтовыми соединителями - это термоусадочная соединительная муфта от производителя Нева-Транс Комплект, предназначенная для надёжного соединения четырёх- и пятижильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Артикул 22010028 обеспечивает герметичность и механическую прочность в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(150-240мм) с болтовыми соединителями, 1ПСТ(тк)-4х(150-240) с болтовыми соединителями используется для соединения кабелей с бумажной или пластмассовой изоляцией, не имеющих брони. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется в сетях низкого напряжения - до 1000 В, где требуется долговременная герметизация и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2
• Количество жил: 4 или 5 (в зависимости от модели)
• Тип соединения: болтовые контакты
• Способ монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Защитный покров: отсутствует (для кабелей без брони)
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(150-240мм) с болтовыми соединителями, 1ПСТ(тк)-4х(150-240) с болтовыми соединителями совместима только с кабелями без металлической брони. Для установки необходимо:

• Подготовить концы кабелей - зачистить изоляцию, удалить заполнители, выровнять жилы;
• Закрепить болтовые соединители на жилах согласно моменту затяжки, указанному в инструкции;
• Надеть термоусадочные элементы (основной кожух, внутренние трубки) на кабели перед соединением;
• Нагреть поверхность муфты равномерно с помощью газовой горелки или промышленного фена до полной усадки;
• Убедиться, что клеевой слой на кожухе полностью расплавился и образовал герметичный шов.

Не допускается использование муфты на кабелях с броней, алюминиевыми оболочками или с изоляцией типа XLPE без предварительной проверки совместимости.

Безопасность и стандарты

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(150-240мм) с болтовыми соединителями, 1ПСТ(тк)-4х(150-240) с болтовыми соединителями прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерный материал не содержит токсичных веществ, не выделяет вредных испарений при нагреве и соответствует нормам экологической безопасности.

Преимущества

• Высокая степень защиты IP67 благодаря термоусадочному кожуху с клеевым слоем - исключает попадание воды и пыли;
• Устойчивость к перепадам температур - работает в суровых климатических условиях;
• Герметичность достигается без использования жидкостей, смазок или герметиков;
• Болтовые соединения обеспечивают надёжный электрический контакт с минимальным переходным сопротивлением;
• Компактная форма позволяет использовать муфту даже в ограниченном пространстве.

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или свинцовой изоляцией;
• Не рекомендуется для прямой прокладки на открытом воздухе без дополнительной защиты от УФ-излучения - полимер со временем может деградировать;
• Требуется точное соблюдение температурного режима при монтаже: недостаточный прогрев снижает герметичность, перегрев повреждает полимер;
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2 - возможна потеря механической прочности и тепловой устойчивости.

Примеры использования

• Соединение кабелей КВВГнг 4×185 в подземной кабельной трассе городской сети освещения;
• Ремонт повреждённого участка кабеля 5×240 в технологическом тоннеле завода;
• Обустройство ответвлений в распределительных пунктах с использованием кабелей с ПВХ-изоляцией;
• Монтаж в канализационных коллекторах при замене старых проводов на современные силовые линии.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля заявленному диапазону - 150–240 мм2. Отклонения увеличивают риск перегрева;
• Используйте только профессиональные термофены с регулировкой температуры - бытовые устройства не обеспечивают равномерный нагрев;
• При работе в сыром грунте или каналах убедитесь, что кабели полностью просушены перед установкой муфты;
• После монтажа проверьте целостность термоусадочного кожуха: он должен плотно облегать кабель без пузырей, складок и разрывов;
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может изменить эластичность полимера.
