Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-5х(70-120) с болт. наконечн. Нева-Транс Комплект 22020151 Нева Транс

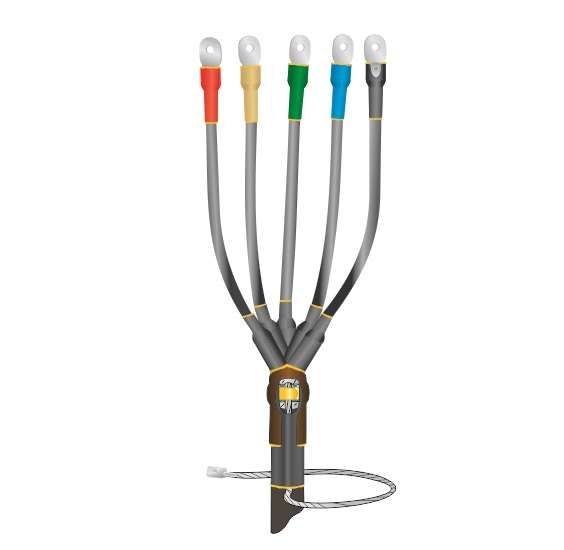

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпбН-5х(70-120) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из пластмассы и бронированием, работающих на напряжение до 1 кВ. Применяется как indoors, так и на открытом воздухе, обеспечивая надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта 1ПКВ(Н)ТпбН-5х(70-120) используется для завершения пятижильных кабелей сечением 70, 95 и 120 мм2. Подходит для прокладки в помещениях любой степени влажности и на открытой местности. Обеспечивает герметизацию, электроизоляцию и защиту от внешних факторов - влаги, перепадов температур, ультрафиолета и атмосферных осадков. Часто применяется в энергообъектах, трансформаторных подстанциях, распределительных пунктах, на промышленном оборудовании и в системах автоматизации.

Технические характеристики

• Количество жил: 5
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 70–120 мм2
• Исполнение: термоусадочное - все элементы уменьшаются в размерах при нагреве
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита IP: не указана явно, но конструкция обеспечивает герметичность за счёт термоусадки
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению
• Заземление: реализовано через пружинный контакт и терку для соединения с бронелентами кабеля

Совместимость и монтаж

Муфта совместима с кабелями типа ВВГнг, АВВГ, NYM и аналогичными с пластиковой изоляцией и металлической броней. Для монтажа требуется предварительная разделка кабеля: удаление внешней оболочки, брони и изоляции жил с последующей подготовкой концов под болтовые наконечники. Все компоненты муфты (термоусадочные трубки, наконечники, пружина, терка) входят в комплект. Монтаж выполняется с применением газовой горелки или мощного фена (температура ~120–140 C). Нагрев равномерный, без локального перегрева. После усадки муфта плотно облегает кабель, исключая образование воздушных полостей.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасна - материал не содержит свинец и другие запрещённые вещества

Преимущества

• Универсальность: одна муфта покрывает три значения сечения (70, 95, 120 мм2)
• Стойкость к агрессивным условиям: работает при минус 50 C и высокой влажности
• Автономное заземление: пружинный механизм обеспечивает надёжный контакт с броней без доп. инструментов
• Высокая долговечность: полимер устойчив к старению, трещинообразованию и УФ-воздействию
• Простота сборки: всё необходимое в одном комплекте, нет необходимости закупать отдельные элементы

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные
• Не рекомендована для кабелей с сечением менее 70 мм2 - возможен недостаточный контакт и риск проскальзывания
• Требуется точный контроль температуры при термоусадке; перегрев может повредить внутренние слои
• Не предназначен для частого перемещения или вибрационных нагрузок - рассчитана на стационарную установку
• Не имеет защиты от прямого попадания воды под давлением - не заменяет водонепроницаемые шланги или колодцы

Примеры использования

• Оконцевание кабеля ВВГнг 5×95 перед подключением к щиту на улице
• Завершение бронированного кабеля на выходе из трансформаторной будки
• Монтаж на конце кабеля питания конвейера в цеху с повышенной влажностью
• Обустройство временных линий на объектах строительства

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2. Отклонения снижают надёжность контакта.
• При работе с термоусадкой начинайте нагрев с центральной части муфты, двигаясь к краям - так избежите образования пузырей.
• Убедитесь, что броневые ленты хорошо зачищены и свободно проходят под пружиной заземления - плохой контакт увеличивает риск потенциала.
• Не используйте обычный бытовой фен - нужен профессиональный инструмент с регулировкой температуры и широким соплом.
• Проверьте целостность термоусадочных трубок до начала работы - наличие микротрещин требует замены муфты.
• После монтажа проведите визуальный осмотр: поверхность должна быть гладкой, без вздутий и деформаций.
