Кабель АВБШв 5х95
Товарные предложения:
| Кабель АВБШв 5х95 МС (N PE) 1кВ (м) Кавказкабель 32010040318 | 21.11.2024 | 535 м. | 996,83 ₽ | м. | от 1 дня |
| АВБШв 5x95 мс-1 | 05.11.2024 | 612 м. | 1 009,34 ₽ | м. | от 1 дня |
| АВБШв 5x95 мс-1 | 21.11.2024 | 702 м. | 1 085,76 ₽ | м. | от 1 дня |
| Кабель АВБШв 5х95 МС (N PE) 1кВ (м) АЛЮР 00-00000229 | 21.11.2024 | 1455 м. | 1 091,9 ₽ | м. | от 1 дня |
| Кабель АВБШв 5х95 МС (N PE) 1кВ (м) АЛЮР 00-00000229 | 21.11.2024 | 542 м. | 1 091,9 ₽ | м. | от 1 дня |
Условия поставки кабеля АВБШв 5х95
Кабель АВБШв 5*95 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВБШв 5х95 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный кабель АВБШв 5*95 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВБШв 5х95 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АВБШв 5х95 - кабель силовой бронированный с 5 алюминиевыми жилами сечением 95 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.
Технические характеристики кабеля АВБШв 5*95
Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 5*95 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 5х95: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 5*95: +50°С.
Эксплуатируется кабель АВБШв 5х95 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 370,8 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 5х95 не должно превышать 14250 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 5*95: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 5х95 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 5х95: 44,99 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 5х95: 3,51 килограмм в метре.
Токовые нагрузки кабеля бронированного АВБШв 5*95
Допустимый ток при прокладке на воздухе: 217 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 5х95 в земле: 221 Ампер.
Допустимый ток короткого замыкания: 6860 Ампер.
Активное сопротивление жилы: 0,34 Ом на километр.
Расшифровка маркировки АВБШв 5х95
А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
5 - количество токонесущих жил.
95 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

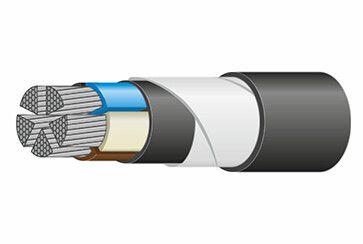

Конструкция кабеля АВБШв 5*95
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.
Применение кабеля АВБШв 5х95
Кабель алюминиевый силовой бронированный АВБШв 5х95 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 221 Ампер.
Кабелем АВБШв 5*95 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
Характеристики
Вес
2.679
ГОСТ
31996-2012
Марка
АВБШв
Код ОКП
353 771
Тип брони
Б
Код товара
АВБШв 5х95
Срок службы
30
Материал жилы
Алюминий
Наличие брони
да
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
95
Наружный диаметр, мм
46.2
Максимальный вес (кг/м)
3.076
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.6
Объём горючей массы (л/км)
923
Максимальный диаметр жилы
12.9
Расчетная масса(вес), кг\км
3 014
Масса цветного металла (г/м)
1273
Допустимый радиус изгиба (мм)
368
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
23750
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
3076
Максимальный наружный диаметр (мм)
46
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Максимальная длина в бухте(смотке), м
16
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.32
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
400
Максимальная мощность при прокладке в земле, 220V (кВт)
64.83
Максимальная мощность при прокладке в земле, 380V (кВт)
145.42
Допустимая токовая нагрузка при прокладке в земле (А)
214
Максимальная мощность при прокладке в воздухе, 220V (кВт)
63.65
Максимальная мощность при прокладке в воздухе, 380V (кВт)
142.79
Допустимый ток односекундного короткого замыкания (кА)
6.86
Допустимая токовая нагрузка при прокладке на воздухе (А)
197
