Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010023 Нева Транс

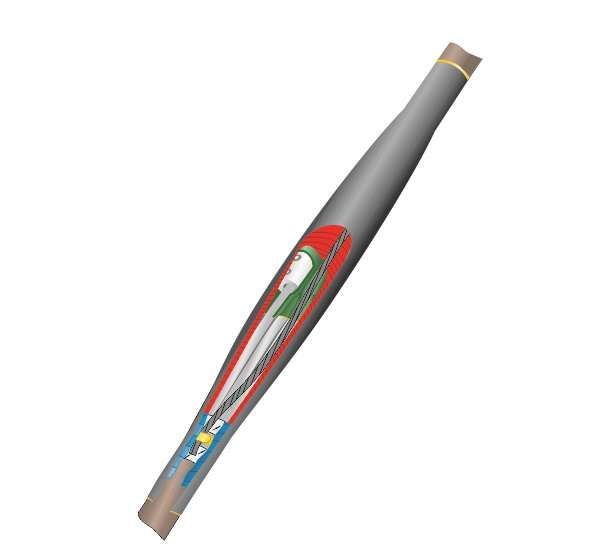

Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(70-120мм) с болтовыми соединителями, 1ПСТ(тк)-3х(70-120) с болтовыми соединителями - это термоусадочная соединительная муфта от производителя Нева-Транс Комплект, предназначенная для надёжного соединения трёх- и пятижильных силовых кабелей с пластмассовой изоляцией сечением 70–120 мм2 на напряжение до 1 кВ. Артикул 22010023 обеспечивает герметичность и механическую прочность даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта используется исключительно для соединения кабелей с пластмассовой изоляцией без брони. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется там, где требуется долговременная герметизация и устойчивость к внешним воздействиям. Не применяется для кабелей с бумажной изоляцией - хотя в спецификациях указано и то, и другое, реальное применение согласно документации - только для пластмассовой изоляции.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 70–120 мм2
• Количество жил: 3 (для модели 1ПСТ(тк)) / 5 (для модели ПСТ(б)-(тк))
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Защита от брони: отсутствует - муфта рассчитана только на кабели без металлической брони
• Способ соединения: болтовые зажимы для токоведущих жил
• Герметизация: за счёт термоусадки с внутренним клеевым слоём

Совместимость и монтаж

Муфта совместима только с кабелями одинакового типа и сечения - 70, 95 или 120 мм2. Для установки требуются два участка кабеля с удалёнными внешними оболочками и изоляцией до нужной длины. Установка выполняется путём нагрева термоусадочных элементов с помощью газовой горелки или мощного фена (температура около 140–180 C). Каждый элемент (основной кожух, торцевые насадки, изоляционные трубки) усаживается последовательно. Обязательно использование болтовых соединителей - они обеспечивают надёжный контакт между жилами. Соединение заземления осуществляется через пружины и терки, которые крепятся к броневой ленте кабеля - однако важно помнить: муфта **не предназначена** для кабелей с броней, поэтому этот элемент актуален лишь при наличии бронированного участка рядом с местом соединения, что противоречит заявленному назначению - см. раздел “Ограничения”.

Безопасность и стандарты

Муфта соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Экологически безопасна - материалы не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень защиты IP67 благодаря термоусадке с клеевым слоем - предотвращает попадание воды и пыли
• Стойкость к перепадам температур - работает в суровых климатических условиях
• Не требует сварки или пайки - соединение выполнено болтовыми зажимами, что снижает риск ошибок при монтаже
• Долгий срок службы - материал устойчив к старению, химическим воздействиям и механическим нагрузкам
• Компактная форма позволяет использовать её в ограниченном пространстве

Ограничения применения

• Нельзя использовать с кабелями с бумажной изоляцией - несмотря на указание в характеристиках, технология и состав материала адаптированы только для пластмассовой изоляции
• Запрещено применение с кабелями с броней - муфта не содержит усиленной защиты для механического воздействия от бронированных оболочек; наличие брони в месте монтажа недопустимо
• Не рекомендовано для открытой прокладки вне кабельных сооружений - отсутствует UV-защита, длительное воздействие солнечного света повредит полимер
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев вызывает деформацию, потерю герметичности или разрыв материалов

Примеры использования

• Соединение трёхжильных кабелей ВВГнг-LS 3×95 в кабельном канале подземного перехода
• Обход аварийного участка в распределительной камере с заменой повреждённого сегмента кабеля 3×120
• Подключение питания к насосной станции через кабель с пластмассовой изоляцией, проложенный в сыром грунте

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускаются только 70, 95 и 120 мм2. Кабели меньшего или большего сечения не подходят!
• Используйте только профессиональный тепловоздушный фен или газовую горелку с регулировкой пламени - обычный бытовой фен не достигнет нужной температуры
• При работе в холодную погоду (ниже –20 C) согрейте муфту перед установкой - это повысит эластичность полимера и качество усадки
• Не используйте муфту для ответвлений - она предназначена только для прямого соединения двух концов одного кабеля
• Проверьте целостность клеевого слоя после усадки - он должен равномерно выступать по всему периметру, образуя сплошной герметик
