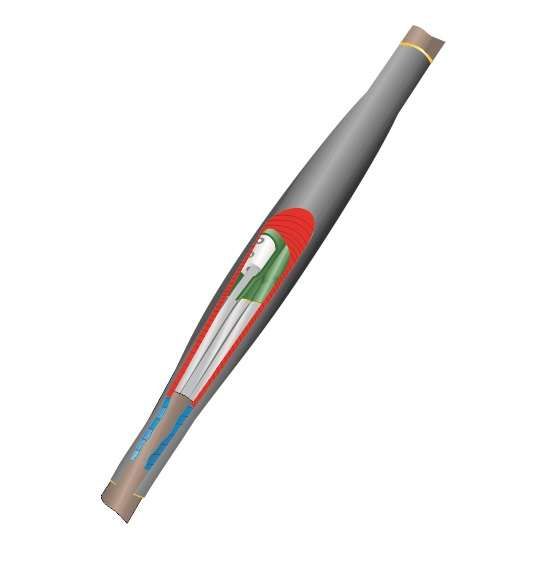

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040023 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(70-120) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения трёхжильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Применяется в условиях повышенной влажности и широкого диапазона температур, обеспечивает герметичность, пожаробезопасность и долгий срок службы.

Назначение и область применения

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(70-120) с болтовыми соединителями используется для соединения трёхжильных кабелей сечением 70, 95 и 120 мм2 с пластмассовой изоляцией, без металлической брони. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Не требует специальных условий по уровню прокладки.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 70–120 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (без бумажной)
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Материал корпуса: полимер
• Способ монтажа: термоусадка
• Защита от внешних воздействий: без брони
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%

Совместимость и монтаж

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(70-120) с болтовыми соединителями совместима исключительно с кабелями того же типа - без брони, с пластмассовой изоляцией. Для монтажа требуется:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Чёткая подготовка концов кабеля - зачистка изоляции, удаление влаги, соблюдение длины перекрытия
• Правильно установленные болтовые соединители - они обеспечивают механическую прочность и электрический контакт между жилами
• Обязательное использование наружного термоусаживаемого кожуха с клеевым слоем - он создаёт герметичную защиту от влаги и механических повреждений

Не допускается применение муфты для кабелей с броней, бумажной изоляцией или напряжением выше 1 кВ.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено испытание на пожарную безопасность - материал класса нг-LS не распространяет пламя и минимизирует выделение дыма и токсичных газов
• Подтверждён сертификатами соответствия требованиям Госстандарта РФ

Преимущества

• Высокая степень защиты благодаря термоусадке и клеевому слою - предотвращает попадание влаги и пыли
• Стойкость к экстремальным температурам - работает даже при –50 C
• Экологическая безопасность - материалы не выделяют опасных веществ при возгорании
• Прочные болтовые соединители обеспечивают надёжный электрический контакт без сварки
• Устойчивость к длительной эксплуатации в агрессивных средах - подходит для подземной прокладки и замкнутых помещений

Ограничения применения

• Не применяется для кабелей с металлической броней - муфта не рассчитана на механические нагрузки от бронированной оболочки
• Не подходит для кабелей с бумажной изоляцией - отличаются конструкцией и технологией герметизации
• Запрещено использовать при температуре ниже –50 C или выше +50 C - возможна потеря эластичности материала
• Не рекомендовано установление в местах постоянного контакта с открытым огнём или источниками высокой тепловой энергии

Примеры использования

• Соединение кабелей питания на участках подземной прокладки в городских сетях
• Ремонт или удлинение линий на промышленных объектах - конвейеры, насосные станции, системы вентиляции
• Монтаж распределительных щитов в подвалах, тоннелях и кабельных камерах с высокой влажностью
• Обустройство временных линий на строительных площадках при использовании кабелей с аналогичными параметрами

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70, 95 или 120 мм2; использование вне этого диапазона снижает надёжность соединения
• При работе в сыром месте просушите концы кабеля перед установкой - влага внутри муфты вызывает коррозию и пробои
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• Проверяйте плотность прилегания кожуха после остывания - он должен полностью обтянуть соединение без провисаний
• Храните муфту в сухом месте при температуре от +5 C до +30 C - переохлаждение или перегрев до монтажа могут изменить свойства полимера
