Муфта соединительная 3СТп-1-70/120 без болт. наконечников | 54594 КВТ

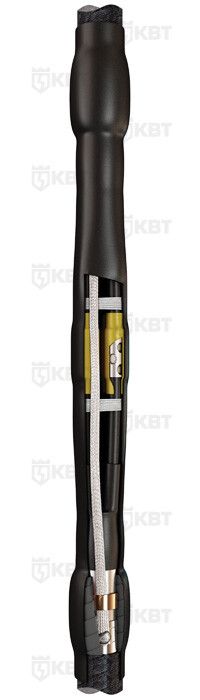

Муфта кабельная соединительная 3СТп-1-70/120 без болтовых соединителей 1кВ от КВТ предназначена для надёжного и герметичного соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Изделие выполнено в виде термоусаживаемой муфты с готовыми элементами изоляции и заземления, что делает его удобным решением для ремонта и модернизации силовых сетей.

Назначение и область применения

Муфта 3СТп-1-70/120 без болтовых соединителей 1кВ используется для создания соединений между двумя участками кабеля с бумажной маслопропитанной или пластмассовой изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Применяется в распределительных устройствах, кабельных линиях, подземных и воздушных переходах, где требуется высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (КВТ). Установка выполняется путём равномерного прогрева всех компонентов муфты - манжет, перчаток и внешнего кожуха - до полной усадки. После остывания материал образует плотное, герметичное соединение благодаря слою термоплавкого клея внутри компонентов.

Заземление реализуется через пружины постоянного давления, которые фиксируются к металлической оболочке кабеля. На бронелентах крепление провода заземления выполняется пайкой. При работе с кабелями, имеющими стальную или алюминиевую броню, обязательно использование допкомплекта «КМПБ».

Обратите внимание: муфта поставляется без болтовых наконечников - для соединения жил используются опрессовочные наконечники, которые должны быть подготовлены заранее.

Безопасность и стандарты

Муфта 3СТп-1-70/120 без болтовых соединителей 1кВ изготовлена из материалов, не содержащих галогенов, что снижает выделение токсичных веществ при возгорании. Конструкция соответствует требованиям ГОСТ 34839-2022 и регламентируется ТУ 3599-006-97284872-2006. Диапазон рабочих температур (-50...+50 C) гарантирует сохранение функциональности в условиях сурового климата.

Преимущества

• Высокая герметичность за счёт термоплавкого клея во всех элементах
• Автоматическое закрепление заземляющего провода с помощью пружин - исключает необходимость пайки прямо на оболочке
• Защита бумажной изоляции от перегрева при заземлении благодаря пружинному контакту вместо пайки
• Универсальная комплектация: можно использовать как с опрессовкой, так и с болтовыми соединителями (при наличии собственных)
• Стойкость к химическим и климатическим воздействиям
• Не содержит галогенов - безопасна для окружающей среды и людей

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Не рекомендовано применение в условиях длительного пребывания под прямыми солнечными лучами без дополнительной защиты
• Требуются предварительно подготовленные опрессовочные наконечники - муфта не включает их в комплект
• Пайка заземляющих проводов требует наличия оборудования и квалифицированного монтажника
• Не подходит для кабелей с полиэтиленовой изоляцией типа XLPE - только для бумажной и пластмассовой

Примеры использования

• Ремонт поврежденного участка кабеля ААБл в подвале многоквартирного дома
• Подключение ответвления от основной кабельной линии (АСБл) в кабельном колодце
• Соединение двух секций кабеля (ААШв) при замене старой сети на новую
• Монтаж в подземных каналах, где важна долговременная герметизация
• Энергообъекты с повышенными требованиями к экологической безопасности (безгалогенные материалы)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - не используйте для меньших или больших значений
• Предварительно протестируйте работу горелки - недостаточно прогреть один элемент может привести к плохой усадке
• При установке заземления всегда применяйте «КМПБ» для кабелей с броней - даже если кажется, что контакт есть
• Не снимайте защитную плёнку с термопасты до момента начала монтажа - она легко загрязняется
• Хранить муфту следует в сухом месте при температуре от –10 C до +30 C; избегать прямого света
• Проверяйте целостность компонентов перед сборкой - трещины или деформации в манжетах недопустимы
