Муфта кабельная соединительная 1кВ CТп(тк) 3х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010003 Нева Транс

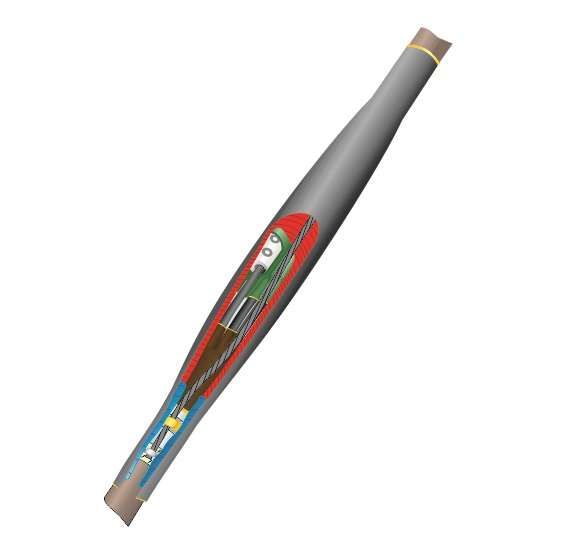

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(70-120 мм) с болтовыми соединителями от Нева-Транс Комплект - это термоусадочная муфта для надёжного соединения трёхжильных силовых кабелей сечением 70–120 мм2 с бумажной или пластмассовой изоляцией. Применяется в , тоннелях, каналах и других закрытых кабельных системах, рассчитана на работу при экстремальных температурах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(70-120 мм) с болтовыми соединителями используется исключительно для соединения трёхжильных силовых кабелей с изоляцией из бумаги или полиэтилена. Подходит для кабелей с бронёй и без неё. Область применения - подземная прокладка, кабельные каналы, тоннели, коллекторы, камеры. Может устанавливаться на любой глубине, в том числе во влажной среде.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 70, 95, 120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Защита: наружный толстостенный термоусадочный кожух с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(70-120 мм) с болтовыми соединителями совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, где есть бумажная или пластиковая изоляция. Для установки требуется:

• Подготовленные концы кабелей с зачищенной изоляцией и бронёй;
• Горелка или мощный фен (температура нагрева ≥200 C);
• Закрепление медных заземляющих проводов: для кабелей с бумажной изоляцией - через пружины и терки; для бронированных - пайкой к бронелентам.

Болтовые соединители уже установлены внутри муфты - они служат для механического и электрического контакта между жилами. После сборки и прогрева полимерная оболочка плотно обтягивает кабель, обеспечивая герметичность.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и специальным техническим условиям ТУ Нева-Транс. Клеевой слой на кожухе предотвращает попадание влаги, что снижает риск пробоя изоляции. Экологически безопасна - не содержит свинец, хлора и других запрещённых веществ.

Преимущества

• Высокая степень защиты IP67 благодаря термоусадке и клеевому слою - устойчивость к влаге, пыли и перепадам температур;
• Не требует дополнительных элементов - всё в комплекте: кожух, соединители, заземляющие устройства;
• Универсальная - работает с кабелями как с бронёй, так и без неё;
• Долгий срок службы - материал устойчив к старению, радиации и воздействию масел;
• Можно устанавливать прямо в грунт без дополнительной защиты.

Ограничения применения

• Не кабели с алюминиевыми жилами большего сечения - допущено только 70–120 мм2;
• Не предназначен для работы выше 1 кВ - использование на более высоких напряжениях недопустимо;
• Требуется точный контроль температуры при термоусадке - переизбыток тепла повредит полимер;
• Не рекомендовано использовать в условиях постоянного прямого UV-облучения - внешний слой не устойчив к солнцу без дополнительной оболочки.

Примеры использования

• Соединение кабелей АСБ 3×95 в кабельном коллекторе метрополитена;
• Обход участка повреждённого кабеля ВВГнг 3×120 в подвале многоэтажного дома;
• Переход от открытой прокладки к underground-трассе в промышленном цехе;
• Ремонт аварийного участка в распределительной сети 1 кВ на железнодорожной станции.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70/95/120 мм2 должны точно совпадать с заявленным диапазоном муфты;
• При работе в сыром месте перед установкой просушите концы кабелей - даже малое количество воды внутри может вызвать коррозию после монтажа;
• Используйте только профессиональные термофены с регулировкой температуры - бытовые модели часто дают неравномерный нагрев;
• Проверьте целостность клеевого слоя на кожухе до начала работ - если он потрескан или отслоился, замените муфту;
• После окончательного остывания проведите тест на герметичность - можно использовать воздушное давление или осмотр на наличие деформаций.
