Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-3х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040003 Нева Транс

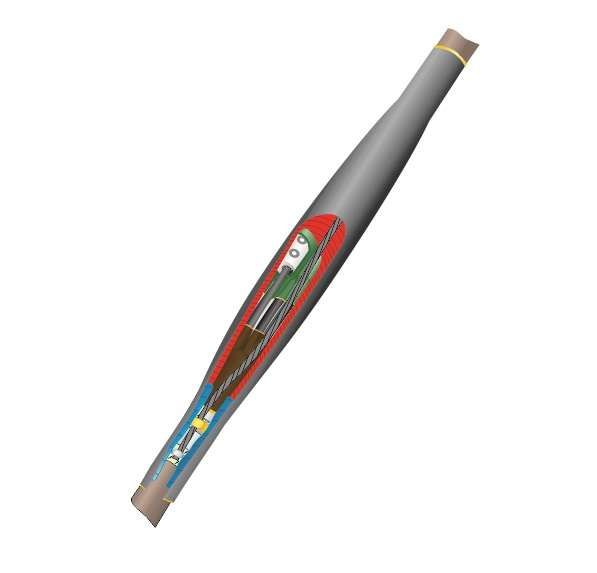

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(70-120) с болтовыми соединителями от Нева-Транс Комплект (арт. 22040003) предназначена для надёжного и безопасного соединения трёхжильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Она обеспечивает герметичность, противопожарную защищённость и долговечность даже в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта используется для соединения кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется в энергообъектах, промышленных установках, ЖКХ, транспорте и объектах с высокими требованиями к пожарной безопасности.

Технические характеристики

• Номинальное напряжение: до 1 кВ включительно
• Сечение кабелей: 70, 95, 120 мм2
• Количество жил: 3
• Тип соединения: болтовые контакты
• Тип изоляции: термоусаживаемая с клеевым слоем
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Рабочий температурный диапазон: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Горючесть: материалы класса нг-LS (не поддерживают горение, малое дымо- и газовыделение)

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, у которых внешняя оболочка позволяет выполнить подготовку к монтажу. Для сборки требуется:

• Подготовка концов кабелей: удаление брони, экрана, изоляции согласно инструкции;
• Закрепление болтовых соединителей на жилах кабеля;
• Нагрев термоусаживающего кожуха с помощью газовой горелки или теплового фена до равномерного сжатия;
• Фиксация заземляющего провода: для кабелей с бумажной изоляцией - пружинами и терками; для бронированных - пайкой.

Не требует специальных инструментов кроме нагревательного устройства и набора для подготовки кабеля.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Произведена из материалов с маркировкой нг-LS - не распространяют горение, минимальное выделение дыма и токсичных газов
• Прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Высокая механическая прочность благодаря толстостенному термоусаживаемому корпусу
• Полностью герметичная конструкция - исключает попадание влаги и грязи внутрь
• Устойчивость к перепадам температур и высокой влажности
• Экологическая безопасность: отсутствие хлора, свинца и других опасных веществ
• Универсальность: один тип муфты покрывает три сечения кабеля (70/95/120 мм2)

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Не рекомендовано использование вне помещений без дополнительной защиты от UV-лучей (материал не предназначен для длительного открытого воздействия солнца)
• Требуется точное соблюдение технологии термоусаживания - недостаточный прогрев снижает герметичность
• Не подходит для кабелей с алюминиевой жилой меньшего сечения - возможен риск плохого контакта

Примеры использования

• Соединение кабелей питания на подземном распределительном пункте (РП)
• Ремонт поврежденного участка кабельной линии в тоннеле метрополитена
• Обустройство ответвлений на промышленном предприятии с использованием кабелей АСБ
• Монтаж в кабельных коллекторах жилых микрорайонов с высокими нормами пожарной безопасности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускаются только 70, 95 и 120 мм2
• При работе в сыром месте используйте насухо протёртые концы кабеля перед установкой муфты
• Не применяйте пламя горелки прямо на клеевом слое - равномерно прогревайте поверхность с расстояния 15–20 см
• Проверьте плотность прилегания термоусаживаемого кожуха после остывания - он должен полностью обтянуть соединение без пузырей
• Для кабелей с бронью обязательно проведите качественную пайку заземления - это обязательное условие по правилам ПУЭ
• Храните муфту в сухом месте при температуре от –10 C до +30 C - заморозка не повреждает материал, но влияет на эластичность при монтаже
