Муфта соединительная 3СТп-1-70/120-Б с болт. соединителями | 54595 КВТ

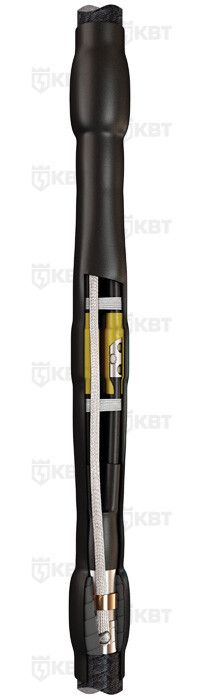

Муфта кабельная соединительная 3СТп-1-70/120-Б с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие выполнено в термоусадочном исполнении, оснащено болтовыми контактами и системой заземления, что делает его подходящим для ремонта и модернизации кабельных линий в условиях повышенной влажности и экстремальных температур.

Назначение и область применения

Муфта 3СТп-1-70/120-Б используется для создания герметичного и механически прочного соединения между двумя участками трёхжильного кабеля. Подходит для кабелей с бумажной маслопропитанной изоляцией (например, ААБл, СБл, ААШв) и с пластиковой изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой. Применяется в распределительных сетях 1 кВ: на подстанциях, в кабельных колодцах, при прокладке в земле, каналах, тоннелях и внутри помещений.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 70–120 мм2
• Номинальное напряжение: 1 кВ
• Тип подключения: болтовое
• Способ монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Изоляция: пропитанная бумажная, без галогенов
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ). Установка выполняется в три этапа:

1. Подготовка кабелей: зачистка изоляции, удаление оболочек, подготовка жил.
2. Надевание элементов муфты: сначала термоусадочные перчатки и манжеты, затем внешний кожух. После нагрева они плотно облегают кабель благодаря термоплавкому клею внутри - он заполняет все микрозазоры и создаёт герметичный слой.
3. Заземление: провод заземления фиксируется к оболочке с помощью пружин постоянного давления, входящих в базовую комплектацию. На броне - пайка. Для кабелей со стальной или алюминиевой бронью необходим дополнительный «Комплект заземления КМПБ».

Муфта допускает использование как болтовых, так и опрессовочных соединителей - это даёт гибкость при работе с различными типами кабелей и условиями монтажа.

Безопасность и стандарты

Муфта 3СТп-1-70/120-Б изготовлена из материалов без галогенов (HF=Halogen Free): при возгорании она не выделяет токсичных газов, что важно для закрытых пространств. Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Конструкция предотвращает перегрев изоляции даже при высоких нагрузках благодаря равномерному распределению тепла и наличию пружин вместо пайки на алюминиевых оболочках.

Преимущества

• Высокая степень защиты IP67: полностью герметична после термоусадки, не боится влаги, пыли и химических воздействий.
• Автоматическая герметизация: термоплавкий клей внутри всех элементов сам заполняет щели, исключая необходимость дополнительной заделки.
• Экономия времени: пружины постоянного давления позволяют быстро смонтировать заземление без пайки, снижающей риск повреждения бумажной изоляции.
• Универсальность: один тип муфты работает с широким спектром кабелей, включая старые модели с бумажной изоляцией.
• Надёжность: материалы КВТ проходят контроль качества на каждом этапе производства, гарантируя долгий срок службы.

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ - превышение вызывает пробой изоляции.
• Требуется точное соблюдение технологии монтажа: недостаточный прогрев приведёт к плохой адгезии клея; перегрев - к деформации термопластика.
• Не рекомендовано использование вне диапазона температур –50…+50 C - материал становится хрупким при и теряет эластичность при .
• На кабелях со стальной броней обязательна установка «Комплекта заземления КМПБ» - без него невозможно гарантировать безопасное заземление.
• Не предназначен для монтажа в открытых воздушных линиях - требует защиты от механических повреждений и прямого UV-излучения.

Примеры использования

• Ремонт поврежденного кабеля ААБл в кабельном канале подземной трансформаторной подстанции.
• Объединение двух участков кабеля СБл при прокладке питания к насосной станции.
• Переход от старого кабеля с бумажной изоляцией к новому с ПВХ - в качестве переходной муфты.
• Создание ответвления в кабельной сети объекта ЖКХ с бронированной конструкцией.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 70–120 мм2. Слишком маленькое сечение не обеспечит нужного контакта, слишком большое - не войдет в соединитель.
• При работе с кабелями типа ААШв или СБШв обязательно используйте «Комплект заземления КМПБ» - даже если броня кажется тонкой.
• Нагревайте муфту равномерно, начиная с центрального участка и двигаясь к краям. Это предотвратит образование пузырей воздуха под термоусадкой.
• Не применяйте другие горелки кроме ПГ (КВТ) - некорректный пламя может повредить составы, не рассчитанные на них.
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом может снизить эффективность клея.
• Проверяйте целостность пружин и наличие всех деталей перед началом работы - потеря одного элемента может сделать всю муфту небезопасной.
