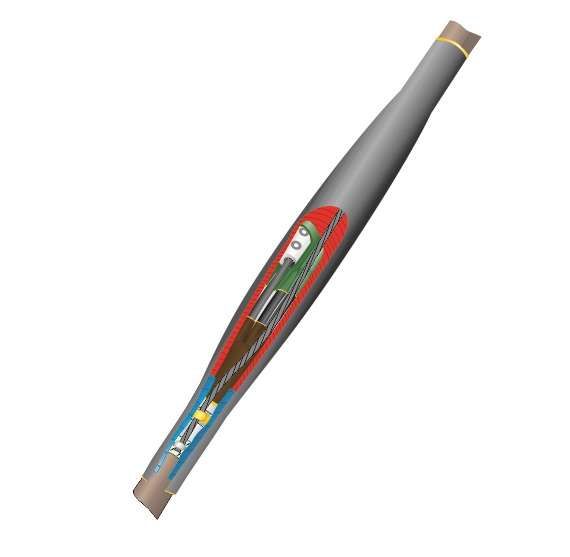

Муфта кабельная соединительная 1кВ СТп(тк) 4х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010012 Нева Транс

Муфта кабельная соединительная 1кВ СТп(тк) 4х(150-240мм) с болтовыми соединителями от Нева-Транс предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй, работает в широком диапазоне температур и устойчива к повышенной влажности.

Назначение и область применения

Муфта кабельная соединительная 1кВ СТп(тк) 4х(150-240мм) с болтовыми соединителями используется для соединения трёхжильных кабелей сечением 150, 185 и 240 мм2. Подходит для кабелей с бумажной и пластмассовой изоляцией, с бронёй или без неё. Применяется в , тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Может использоваться в условиях повышенной влажности и при перепадах температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: 150–240 мм2
• Количество жил: 3
• Наличие экрана: да
• Тип монтажа: термоусадка
• Исполнение: термоусадочный
• Защитный покров: с бронёй
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1кВ СТп(тк) 4х(150-240мм) с болтовыми соединителями совместима с кабелями типа АСБ, ААШв, АВБбшв и аналогичными. Для установки требуется нагревательный прибор - газовая горелка или мощный фен (температура около 200–250 C). Все элементы муфты усаживаются за счёт тепла, обеспечивая плотное прилегание. Каждый комплект содержит готовые термоусадочные трубки, клеевой слой и болтовые соединители для контактов. Соединение выполняется на обоих концах кабеля одновременно. Обязательно соблюдать порядок сборки: подготовка жил → установка внутренних частей → прогрев → монтаж внешнего кожуха.

Безопасность и стандарты

Муфта кабельная соединительная 1кВ СТп(тк) 4х(150-240мм) с болтовыми соединителями прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и специальным техническим условиям ТУ Нева-Транс. Конструкция исключает риск возникновения пробоя, обеспечивает равномерное распределение электрического поля и предотвращает попадание влаги. Экологически безопасна - не содержит свинец и другие запрещённые вещества.

Преимущества

• Высокая степень защиты IP67 благодаря многослойному термоусадочному кожуху с клеевым слоем
• Герметичность и долговечность даже при длительном воздействии воды и почвы
• Автоматическое формирование герметичного шва после усадки
• Поддержка заземления через пружины давления и пайку к броне
• Не требует дополнительной изоляции или герметизации после монтажа
• Устойчивость к механическим нагрузкам и химическим воздействиям

Ограничения применения

• Не четырёхжильных кабелей - хотя в названии указано “4х”, фактически рассчитана на три жилы; четвёртая жила - это заземляющий проводник, который подключается отдельно
• Запрещено использовать при температурах ниже –50 C или выше +50 C
• Не рекомендовано для открытой прокладки без защиты от УФ-излучения
• Требуется точное соответствие сечению кабеля - нельзя использовать для жил меньше 150 мм2 или больше 240 мм2
• Не подходит для кабелей с маслом внутри - только с бумажной/полимерной изоляцией

Примеры использования

• Соединение кабелей питания на подземных участках ЛЭП 1 кВ
• Обслуживание кабельных линий в промышленных цехах с высокой влажностью
• Ремонт повреждённых участков в тоннелях метро или железнодорожных путях
• Монтаж в кабельных коллекторах объектов ЖКХ и энергообеспечения
• Замена старых муфт в системах освещения и управления насосными станциями

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить диаметр жилы
• Чистите поверхность жил перед установкой болтовых соединителей - оксиды снижают контакт
• Нагревайте муфту равномерно, начиная с центральной части, двигаясь к краям - так избежите образования пузырей
• Проверяйте целостность клеевого слоя после усадки - он должен полностью заполнить все щели
• Для работы в сыром грунте дополнительно обмотайте место соединения антикоррозийным tape
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение может сделать полимер хрупким
