Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-3х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040004 Нева Транс

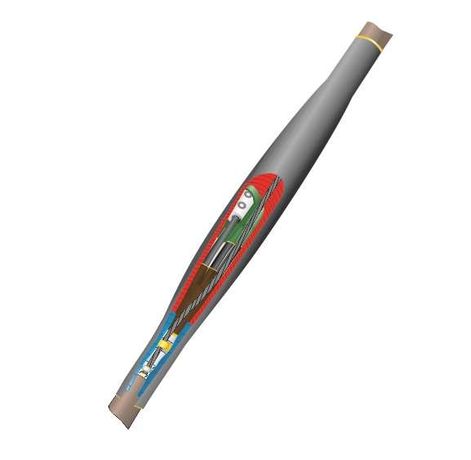

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(150-240) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Подходит для прямой укладки в грунт, тоннели и каналы, сохраняя работоспособность при экстремальных температурах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(150-240) с болтовыми соединителями используется исключительно для соединения трёхжильных силовых кабелей сечением 150, 185 и 240 мм2. Применяется там, где требуется повышенная надёжность и безопасность: подземные кабельные трассы, тоннели, коллекторы, камеры, распределительные пункты. Особенно актуальна в местах с высокой влажностью или риском механических повреждений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Защита от горения: нг-LS (не поддерживают горение, минимальное дымо- и газовыделение)
• Материал корпуса: полимер с термоусадочными свойствами
• Наличие защиты: внешний толстостенный кожух с клеевым слоем
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Способ монтажа: термоусадка с использованием тепла (горелка/фен)
• Тип соединителей: болтовые (для контактов между жилами)
• Заземление: предусмотрено для кабелей с бумажной изоляцией через пружины и терки; для бронированных - пайка

Совместимость и монтаж

Муфта совместима с кабелями любого типа, имеющими бумажную или пластиковую изоляцию и подходящее сечение - 150, 185 или 240 мм2. Может применяться как с бронированной, так и с небронированной конструкцией кабеля.

Монтаж выполняется путём термоусадки всех элементов с помощью нагревательного устройства (газовая горелка или профессиональный фен). Клеевой слой внутри кожуха обеспечивает плотное прилегание к поверхности кабеля после нагрева. Соединители жил - болтовые, требуют правильного затягивания моментом, указанном в инструкции. Для кабелей с бумажной изоляцией обязательна установка заземления через пружинные контактные элементы. На броне - пайка.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатами пожарной безопасности РФ
• Не распространяет горение (нг)
• Выделение дыма и газов снижено (LS)
• Стандартная степень защиты IP67 достигнута за счёт герметизации термоусадочного кожуха

Преимущества

• Герметизация благодаря клеевому слою предотвращает попадание влаги даже при длительном контакте с почвой
• Широкий диапазон температур позволяет использовать в регионах с суровым климатом
• Болтовые соединители обеспечивают прочный и долговечный электрический контакт
• Экологическая безопасность: материалы не выделяют токсичных веществ при перегреве или возгорании соседних объектов
• Универсальная конструкция - один тип муфты работает с несколькими сечениями кабеля

Ограничения применения

• Не для кабелей с другим числом жил (например, одножильных или четырёхжильных)
• Не предназначен для кабелей с напряжением выше 1 кВ
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>+50 C)
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает плохую адгезию, переизбыток - деформацию материала
• Не заменяет ответвительные муфты - только соединительные

Примеры использования

• Соединение участков кабеля ААБл, АСБ, ВВГнг-LS при ремонте подземной трассы
• Обустройство переходов в кабельных коллекторах промышленных предприятий
• Подключение питания к насосным станциям, трансформаторным пунктам
• Работы в тоннелях метро, железнодорожных депо, энергообъектах с высокими требованиями к пожарной безопасности

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - допускаются только 150, 185 и 240 мм2. Отклонения нарушают герметичность и контакт.
• Используйте только специализированный фен или горелку с регулировкой температуры. Обычная бытовая техника не подходит.
• На бронированных кабелях перед сборкой удалите оксиды с поверхности брони - это повысит качество пайки заземления.
• Проверьте целостность термоусадочного кожуха до начала работы - наличие микротрещин делает изделие негодным.
• При работе в сыром грунте дополнительно используйте водоотводящие дорожки вокруг места соединения - продлевает срок службы муфты.
• Хранить следует в сухом помещении при температуре от –10 C до +30 C. Перед монтажом довести до комнатной температуры минимум за 2 часа.
