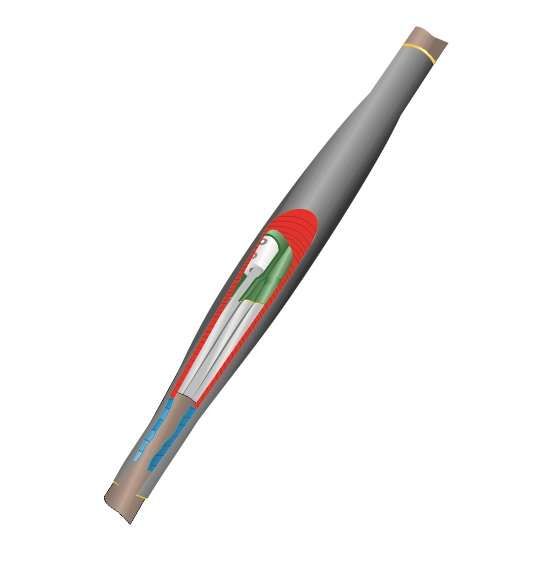

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040024 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 3х(150-240) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией без брони, обеспечивает герметичность, пожаробезопасность и долгий срок службы даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 3х(150-240) с болтовыми соединителями используется для создания ответвления или восстановления целостности кабельной линии на напряжение до 1000 В. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется там, где важна устойчивость к влаге, пожарной безопасности и длительная работа без обслуживания.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2 (поддерживается три значения: 150, 185, 240)
• Количество жил: 3
• Тип изоляции кабеля: бумажная и пластмассовая
• Защита от брони: не предусмотрена - применяется только с кабелями без металлической брони
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Способ монтажа: термоусадка
• Тип соединений: болтовые

Совместимость и монтаж

Муфта кабельная соединительная 1ПСТ(тк)нг-LS 3х(150-240) совместима исключительно с кабелями без брони. Для установки требуется подготовить два конца кабеля одинакового сечения (150, 185 или 240 мм2) с удалёнными внешними оболочками. Соединение выполняется через болтовые контакты, которые обеспечивают механическую прочность и хороший электрический контакт. После этого на место сборки одевают термоусаживающиеся элементы - внутренний и наружный кожухи - и нагревают их горелкой или специальным феном до плотного обтягивания поверхности. Клей на наружном кожухе создаёт герметичный шов, предотвращающий попадание влаги.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено в соответствии с нормами пожарной безопасности: материал нг-LS не поддерживает горение и минимизирует выделение дыма и токсичных газов при воздействии огня
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Росстандарта

Преимущества

• Герметичность за счёт клеевого слоя внутри термоусаживающего кожуха - не требует дополнительной защиты после монтажа
• Стойкость к перепадам температур - работает в суровых климатических условиях, включая северные регионы
• Экологическая безопасность - материалы не выделяют опасных веществ при возгорании
• Надёжное электрическое соединение благодаря болтовым зажимам - снижаются потери и риск перегрева
• Не нуждается в постоянном техническом обслуживании после установки

Ограничения применения

• Не для кабелей с металлической броней - применение с бронированными проводниками недопустимо
• Запрещено использовать с кабелями сечением менее 150 мм2 или более 240 мм2 - не гарантируется герметизация и тепловая стабильность
• Требуется соблюдение технологии термоусадки: некорректный прогрев может повредить изоляцию или вызвать неплотное прилегание
• Не рекомендовано использование вне помещений без дополнительной защиты от УФ-лучей - полимер может стареть под прямыми солнечными лучами

Примеры использования

• Соединение кабелей питания на участках подземной прокладки в городских сетях
• Восстановление поврежденного кабеля в кабельных тоннелях заводов и энергообъектов
• Подключение распределительных щитов в холодных регионах (например, Якутия, Чукотка)
• Обустройство автономных систем освещения в тоннелях метро и железнодорожных путях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2; другие значения не подходят
• При работе в сыром месте обязательно просушите концы кабеля перед установкой - влага под термоусадкой может вызвать коррозию
• Нагревайте термоусаживающие элементы равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• Проверяйте качество соединения после остывания: болтовые зажимы должны быть затянуты по моменту, указанному в инструкции, и не иметь люфта
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение или перегрев до монтажа влияет на эластичность материала
