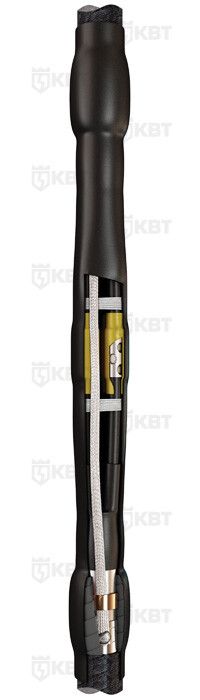

Муфта соединительная 3СТп-1-150/240 без болт. наконечников | 54596 КВТ

Муфта кабельная соединительная 3СТп-1-150/240 без болтовых наконечников 1кВ от КВТ предназначена для надёжного и герметичного соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Устройство выполнено в виде термоусаживаемой системы с негорючим термопластиком и не содержит галогенов, что делает его безопасным для эксплуатации в закрытых помещениях и условиях повышенной влажности.

Назначение и область применения

Муфта 3СТп-1-150/240 без болтовых наконечников 1кВ используется для соединения силовых кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой. Подходит для работы в распределительных сетях до 1 кВ, где требуется высокая степень защиты от влаги, механических воздействий и химических факторов.

• Подходит для кабелей типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.
• Не применяется для кабелей с полиэтиленовой или сшитым полиэтиленом изоляцией - материал рассчитан именно на бумажную пропитанную изоляцию.
• Работает в условиях, требующих долговременной герметизации: , колодцы, камеры, шахты, внутри помещений.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF = Halogen Free)
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта 3СТп-1-150/240 без болтовых наконечников 1кВ совместима с кабелями, имеющими металлическую оболочку (алюминиевую или свинцовую) и/или броню. Для монтажа используются компоненты, входящие в состав муфты:

• Соединительные манжеты с термоплавким клеем - обеспечивают герметизацию и изоляцию жил.
• Пружины постоянного давления - фиксируют заземляющий провод к оболочке без пайки, предотвращают перегрев бумажной изоляции.
• Кожух - защищает место соединения от внешних воздействий.

Заземление выполняется через пружины, установленные между оболочками кабелей. На броне - пайка с использованием припоев. При работе с кабелями, оснащёнными стальной или алюминиевой бронью, обязательна установка допкомплекта КМПБ.

Инструмент для монтажа: пропановая горелка ПГ (КВТ). Применение других устройств (например, тепловых пушек) не рекомендовано - может привести к некорректному усыханию.

Безопасность и стандарты

• Материалы не содержат галогенов - при возгорании не выделяют токсичные газы (соответствует HF-стандарту).
• Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006.
• Негорючий термопластик снижает риск распространения пламени.
• Работает в широком температурном диапазоне - от –50 C до +50 C, что позволяет применять её в холодных регионах и вблизи технологических объектов с переменной нагрузкой.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - исключает попадание влаги в зону соединения.
• Пружины постоянного давления позволяют выполнять заземление без пайки - экономят время и снижают риск повреждения изоляции.
• Универсальность: можно использовать как с опрессовкой, так и с болтовыми соединителями (хотя сами наконечники в комплект не входят).
• Стандартизованные компоненты от КВТ гарантируют совместимость и воспроизводимость качества при массовом монтаже.
• Экономия времени: весь процесс сборки занимает меньше часа при наличии правильного инструмента.

Ограничения применения

• Не кабели с изоляцией из сшитого полиэтилена (XLPE) или обычного полиэтилена - материалы не адаптированы под них.
• Требуется точное соответствие сечения кабеля: 150–240 мм2. Использование с меньшим или большим сечением недопустимо - нарушается плотность усадки и герметизация.
• Обязательно наличие комплекта КМПБ при работе с кабелями, имеющими стальную или алюминиевую броню - без него невозможно гарантированное заземление.
• Не предназначен для подземной прокладки без дополнительной защиты от механических повреждений (например, бетонной плитой или трубой).
• Температура окружающей среды ниже –50 C и выше +50 C выводит изделие из нормального режима эксплуатации.

Примеры использования

• Соединение участков кабеля ААБл в подвале многоквартирного дома.
• Ремонт поврежденного участка кабеля (А)СБл в кабельной канализации метрополитена.
• Переброс питания на ремонтную площадку с использованием временного кабеля типа ААШв.
• Монтаж ответвлений в распределительных пунктах с бронированной проводкой.

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - даже небольшая разница (например, 120 вместо 150) может вызвать проскальзывание или трещины в усадке.
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства дают неравномерный прогрев и деформируют муфту.
• При работе с бронированными кабелями всегда устанавливайте комплект КМПБ - он входит в систему безопасности, а не является “дополнительной опцией”.
• Не снимайте защитную плёнку с термопасты до момента начала монтажа - она легко загрязняется и теряет свои свойства.
• Проверяйте целостность всех элементов перед сборкой: малейшие порезы на манжете - причина протечки в будущем.
• После окончания работ сделайте контрольный осмотр: все слои должны быть равномерно усажены, без пузырей и вздутий.
