Муфта соединительная 3СТп-1-150/240-Б с болт. наконечниками | 54597 КВТ

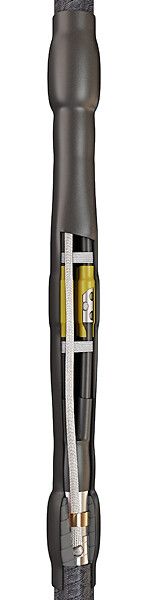

Муфта кабельная соединительная 3СТп-1-150/240-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие выполнено из негорючего термопластика, имеет термоусаживаемую конструкцию и комплектуется болтовыми наконечниками, что делает его удобным для монтажа в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Муфта 3СТп-1-150/240-Б используется для соединения трёхжильных кабелей с бумажной маслопропитанной или пластиковой изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой. Подходит для работы в распределительных устройствах, кабельных линиях, подземных и подводных участках, где требуется высокая степень защиты от внешних воздействий. Применяется в энергетике, ЖКХ, промышленности - особенно там, где используются кабели типов ААБл, АСБл, АСКл, ААБв, ААШв и аналогичные.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Тип наконечников: болтовые
• Материал изоляции: пропитанная бумага / пластик
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF-Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями типа ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа применяется термоусадка с помощью пропановой горелки ПГ (КВТ). Установка требует точного соблюдения последовательности сборки:

• На каждую жилу устанавливаются соединительные манжеты с термоплавким клеем - он заполняет микрозазоры и создаёт герметичный слой.
• Болтовые наконечники фиксируются на жилах; допускается использование как болтовых, так и опрессовочных соединений - изделие универсально.
• Оболочка и броня соединяются через медный провод заземления, который крепится с помощью пружин постоянного давления - они предотвращают механическое повреждение изоляции и исключают необходимость пайки прямо на оболочке.
• При работе с кабелями, имеющими стальную или алюминиевую броню, обязательна установка дополнительного «Комплекта заземления КМПБ».
• Для демонтажа или замены наконечников используется специальный набор НМБ-6 (КВТ) для срыва головок.

Безопасность и стандарты

Муфта 3СТп-1-150/240-Б изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Конструкция защищает от влаги, пыли и химических воздействий благодаря герметизации термоплавким клеем. Температурный диапазон –50…+50 C гарантирует работу в суровых климатических условиях, включая Арктику и южные регионы России.

Преимущества

• Высокая герметичность: термоплавкий клей внутри всех элементов полностью заполняет все зазоры, исключая попадание влаги.
• Удобство монтажа: пружины постоянного давления позволяют быстро закрепить заземление без пайки, снижая риск повреждения бумажной изоляции.
• Универсальность: поддерживаются как болтовые, так и опрессовочные соединения - можно выбрать подходящий вариант по условиям .
• Экологическая безопасность: состав без галогенов соответствует современным экологическим требованиям.
• Долговечность: материал корпуса устойчив к старению, UV-излучению и механическим нагрузкам.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - превышение может вызвать пробой изоляции.
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким, термоусадка будет некорректной.
• При наличии брони из стали или алюминия обязательно использование «Комплекта заземления КМПБ» - без него невозможно гарантировать надёжное заземление.
• Не рекомендовано применение в помещениях с постоянными вибрациями выше нормированного уровня - возможно ослабление контактов.
• Требуются специализированные инструменты: горелка ПГ и набор НМБ-6 - без них монтаж невозможен.

Примеры использования

• Соединение кабелей ААБл между двумя секциями кабельной линии в городском коллекторе.
• Ремонт поврежденного участка кабеля АСБшв на подстанции с частыми перепадами температур.
• Подключение питания к насосной станции с кабелем ААШв, установленному в сыром помещении.
• Монтаж ответвлений в системе освещения промзоны, где важна герметизация и долговечность.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно входить в диапазон 150–240 мм2. Перегрузка или недогрузка снижают срок службы.
• При работе с бумажной изоляцией будьте осторожны: она чувствительна к перегреву. Нагревайте равномерно, начиная с центральной части муфты, двигаясь к краям.
• Не экономьте на инструменте: горелка ПГ должна иметь регулировку пламени - слишком мощное пламя прожигает термопластик.
• Если кабель имеет броню - всегда используйте «Комплект заземления КМПБ». Без него есть риск потери заземления при аварии.
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом может повредить клеевые слои.
• Проверяйте наличие всех деталей перед началом работ: иногда потеря одной пружины или манжеты делает всю муфту негодной.
