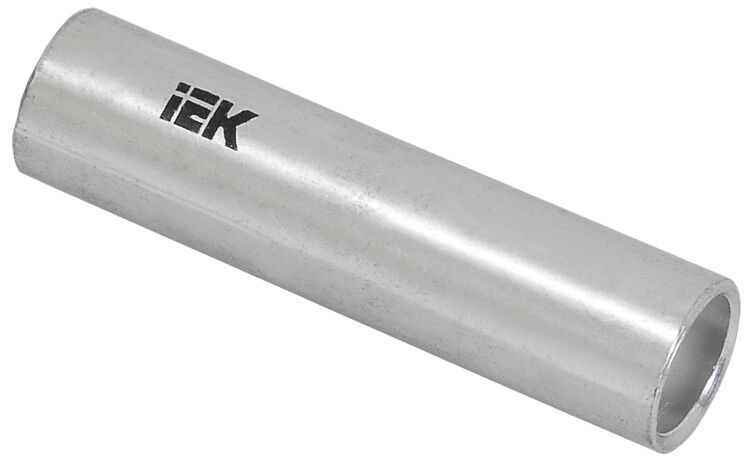

Гильза соединительная ГМЛ-240 луженая медн. IEK UGTY10-240-22

Гильза ГМЛ-240 медная луженая соединительная от IEK - это стыковой соединитель из луженой меди для надёжного соединения проводников сечением 240 кв.мм на напряжение до 10 кВ. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях и силовых цепях. Артикул ugty10-240-22.

Назначение и область применения

Гильза ГМЛ-240 медная луженая соединительная используется для создания прочного электрического контакта между двумя однотипными или разнородными проводниками. Применяется там, где требуется высокая механическая и электрическая надёжность: в кабельных сетях 10 кВ, на подстанциях, в распределительных щитах, при прокладке силовых кабелей. Подходит для соединений типа медь–медь, алюминий–алюминий и медь–алюминий. Обеспечивает устойчивую передачу тока даже при больших нагрузках.

Технические характеристики

• Материал: медь, лужённая поверхность - снижает окисление и улучшает контакт
• Поперечное сечение: 240 кв.мм - рассчитана на провода такого же сечения с каждой стороны
• Наружный диаметр: 26 мм
• Внутренний диаметр: 21 мм - определяет совместимость с жилами кабеля
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке
• Способ монтажа: опрессовка специальными клещами
• Уровень напряжения: до 10 кВ
• Подходит для многожильных проводников: да
• Цвет: серый - визуально отличается от других типов гильз
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации
• Исполнение: стандартное - без дополнительной изоляции

Совместимость и монтаж

Гильза ГМЛ-240 медная луженая соединительная совместима с медными и алюминиевыми многожильными проводниками сечением 240 кв.мм. Для установки необходимы гидравлические или механические опрессовочные клещи с матрицей, подходящей под диаметр 26 мм. Перед опрессовкой зачищают жилы на длину, соответствующую внутренней части гильзы - около 21 мм. После вставки проводников с двух сторон выполняют одну-две опрессовки по всей длине гильзы. Нельзя использовать гильзу с повреждённым лудёным покрытием - это снижает долговечность контакта.

Безопасность и стандарты

Гильза ГМЛ-240 медная луженая соединительная соответствует требованиям к соединительным элементам для кабельных систем до 10 кВ. Лужёное покрытие предотвращает образование оксидов, что важно для безопасности в условиях повышенной влажности. Соответствие нормам обеспечивается за счёт контрольных испытаний материала и формы на соответствие допустимому току и термической стойкости.

Преимущества

• Лужёная медь - уменьшает риск коррозии, особенно важна при соединении с алюминием
• Длинная форма - гарантирует равномерную деформацию при опрессовке и минимизирует риск перегрева
• Высокая проводимость меди - минимальные потери энергии при передаче тока
• Работает с разнородными материалами - позволяет выполнять переходы медь–алюминий без дополнительных устройств
• Не требует пайки - быстрее и безопаснее в полевых условиях

Ограничения применения

• Не предназначен для одножильных проводов - только для многожильных
• Не имеет собственной изоляции - после монтажа необходимо применять термоусаживаемые трубки или другие способы изолирования
• Срок службы ограничен 5 годами - при нарушении технологии монтажа или воздействии агрессивной среды срок может сократиться
• Не рекомендуется для постоянного погружения в воду - хотя лужение защищает от окисления, гильза не является герметичной
• Требует точного подбора инструмента - использование неподходящих клещей приведёт к плохому контакту или разрыву

Примеры использования

• Соединение кабелей 10 кВ в кабельной камере подстанции
• Переход от медного кабеля к алюминиевой шине в распределительном щите
• Объединение ответвлений в воздушной линии при ремонте
• Замена участка кабеля в туннеле с сохранением целостности сети

Практические советы

• Перед монтажом проверьте, чтобы зачищенная часть жилы полностью помещалась внутри гильзы - не должно быть выступающих концов
• Используйте только те опрессовочные клещи, которые указаны производителем для сечения 240 кв.мм - неверный инструмент разрушит контакт
• После опрессовки осмотрите место соединения: трещины, зазубрины или неравномерная деформация - признак брака
• При работе с алюминием обязательно используйте антиоксидантную пасту - она продлит жизнь соединению
• После монтажа всегда изолируйте гильзу - например, термоусаживающейся трубкой с клеевым слоем, чтобы исключить попадание влаги
• Артикул ugty10-240-22 - запомните его для заказа запасных комплектов; гильза ГМЛ-240 медная луженая соединительная часто закупается партиями
