Гильза кабельная ГМЛ 240-24 - 41180 КВТ

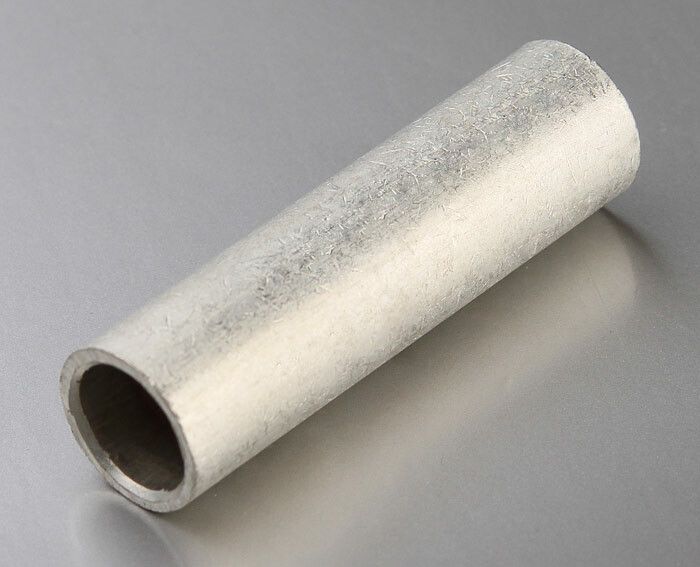

Гильза медная луженая ГМЛ 240-24 под опрессовку (10 шт/упак) от бренда КВТ предназначена для надёжного стыкового соединения медных кабелей и проводов сечением 240 мм2 методом опрессовки. Применяется в силовых сетях до 10 кВ, особенно там, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Гильза медная луженая ГМЛ 240-24 используется исключительно для создания стыковых соединений между двумя одиночными или многожильными медными проводниками. Подходит для работы с кабелями и проводами 5–6 класса гибкости согласно ГОСТ 23469.3-79. Часто применяется в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях электроснабжения, а также при ремонте и модернизации энергосистем.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и механическая прочность.
• Покрытие: Лужение оловом с добавкой висмута - повышает антикоррозийную стойкость и удобство пайки при необходимости.
• Номинальное сечение: 240 мм2 - рассчитана на проводники именно этого сечения.
• Напряжение: До 10 кВ - безопасное применение в средневольтовых сетях.
• Длина и форма: Длинная цилиндрическая форма с равномерным проходом - обеспечивает равномерное распределение давления при опрессовке.
• Наружный диаметр: 32 мм - важно при выборе инструмента и защиты.
• Внутренний диаметр: 24 мм - точно соответствует требованиям ГОСТ для входящих проводников.
• Упаковка: 10 штук в упаковке - удобно для закупок и хранения.
• Норматив: Соответствует ГОСТ 23469.3-79 - гарантирует стандартизированное качество.
• Цвет: Серый - результат матового лужения, отличается от ярко-блестящего олова.

Совместимость и монтаж

Гильза ГМЛ 240-24 требует обязательной опрессовки специальными матрицами. Она совместима с гидравлическими прессами КВТ и стандартными матрицами MW-образной формы, предназначенными для этой серии. Установка выполняется следующим образом:

• Зачищают изоляцию с обоих концов проводника на длину, равную половине длины гильзы.
• Вставляют два зачищенных конца в противоположные стороны гильзы до упора.
• Производят опрессовку одним или несколькими ударами (зависит от инструкций производителя инструмента).
• Не допускается использование гильзы для проводников меньшего сечения - снижаются механическая прочность и контактное сопротивление.

Для проводников 2–3 класса гибкости требуется перепроверить соответствие по специальным таблицам производителя - стандартные размеры могут не подходить.

Безопасность и стандарты

Гильза медная луженая ГМЛ 240-24 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует её соответствие требованиям безопасности для электроустановок до 10 кВ. Лужение с висмутом соответствует климатическому исполнению Т2 - позволяет использовать изделие во влажных и агрессивных средах. Наличие сплошной металлической стенки предотвращает риск возгорания при перегрузках.

Преимущества

• Высокая электропроводность меди сохраняет минимальное переходное сопротивление даже после длительной эксплуатации.
• Лужение с висмутом увеличивает срок службы в условиях повышенной влажности и температурных колебаний.
• Стандартизованные размеры обеспечивают точную совместимость с наконечниками ГОСТ 7386 и другими элементами системы КВТ.
• Сквозная конструкция позволяет легко контролировать правильность установки проводников.
• Серия ГМЛ полностью интегрирована в экосистему КВТ - можно выбрать совместимые наконечники, инструмент и матрицы одной марки.

Ограничения применения

• Не для алюминиевых или сталеалюминиевых проводников - материал несовместим.
• Не следует использовать для проводников менее чем 240 мм2 - возможен слабый контакт и нагрев.
• Не рекомендуется применять в местах постоянного контакта с открытой пламенной средой - хотя медь термостойка, лудение может разрушиться.
• Гильза ГМЛ 1.5 - не является частью данной серии; не путать с аналогичными номерами других типов.
• Требуется соблюдение технологии опрессовки - неквалифицированный монтаж снижает надёжность соединения.

Примеры использования

• Соединение двух участков кабеля ААШв 3×240 на подземном кабельном переходе.
• Объединение фазных жил в распределительной камере 6(10) кВ.
• Ремонт поврежденного участка кабеля на трассе электроснабжения предприятия.
• Монтаж ответвлений в системах питания крупных насосных станций или компрессорных установок.

Практические советы

• Перед монтажом всегда проверяйте, чтобы зачистка проводника была ровной, без заусенцев - они нарушают плотность контакта внутри гильзы.
• Выбирайте матрицу, указанную производителем для GML 240-24 - неверный инструмент деформирует гильзу и снижает надёжность.
• Храните гильзы в сухом месте - хоть лужение защищает от коррозии, длительное воздействие влаги может вызвать оксидацию поверхности.
• При работе с большими сечениями используйте пресс с достаточным усилием - недостаточно зажатая гильза станет источником перегрева.
• Для массовой замены лучше заказывать целую упаковку - так вы получаете одинаковые партии с единым качеством лужения.
