Гильза кабельная медная под опрессовку ГМ 240-24 (10шт/упак) | 41640 КВТ

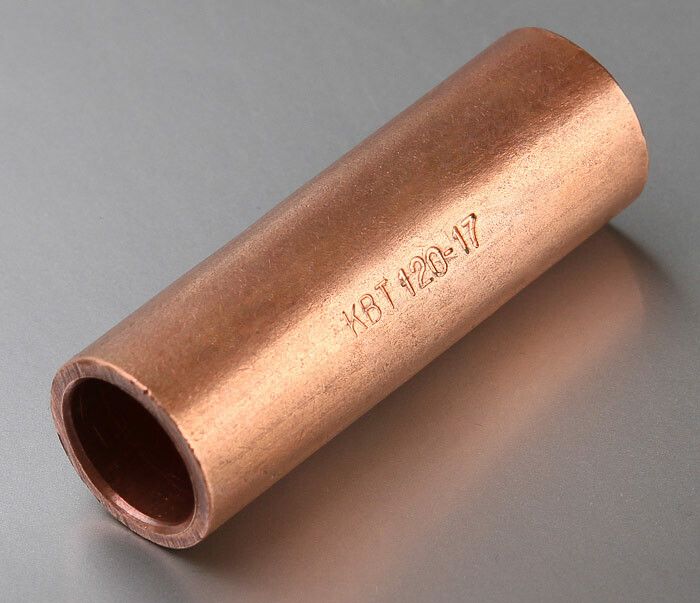

Гильза кабельная медная под опрессовку ГМ 240-24 (10 штук в упаковке) от КВТ предназначена для надёжного соединения медных кабелей сечением 240 мм2 методом опрессовки. Подходит для силовых сетей до 10 кВ, особенно там, где требуется прочное и долговечное соединение - например, в распределительных устройствах, трансформаторных подстанциях или при ремонте кабельных линий.

Назначение и область применения

Гильза ГМ 240-24 используется исключительно для соединения медных проводников встык путём опрессовки. Применяется в энергетике, промышленном оборудовании и объектах ЖКХ, где необходимо обеспечить механическую прочность и минимальное переходное сопротивление в месте соединения. Особенно актуальна при работе с кабелями 5–6 класса гибкости. Также допустимо использование с жилами 2–3 класса гибкости - при условии правильного подбора размера по специальным таблицам.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокой проводимости и пластичности;
• Поперечное сечение: 240 мм2 - рассчитана на максимальный ток, соответствующий этому сечению;
• Рабочее напряжение: до 10 000 В (10 кВ);
• Форма: длинная гильза - увеличивает зону контакта и равномерность давления при опрессовке;
• Конструкция: сквозная - позволяет протянуть два проводника через всю длину;
• Покрытие: без покрытия - поверхность голая, требует защиты после монтажа (например, термоусадкой или изолирующей лентой);
• Норматив: соответствие ГОСТ 23469.3-79 - гарантирует точность размеров и совместимость с другими компонентами системы;
• Упаковка: 10 штук в одной упаковке - удобно для партийного монтажа.

Совместимость и монтаж

Гильза ГМ 240-24 совместима с гидравлическими прессами КВТ и специальными матрицами MW-образной формы, которые обеспечивают равномерное деформирование металла без повреждений. Установка выполняется следующим образом:

1. Зачистите концы двух кабелей на длину, равную половине длины гильзы;
2. Вставьте каждый проводник с противоположных сторон до упора;
3. Произведите опрессовку двумя-третьими отпечатками по центральной части гильзы;
4. Обязательно заизолируйте место соединения - гильза сама по себе не является изоляционным элементом.

Не используйте плоские или круглые матрицы других производителей - они могут вызвать неплотное соединение или трещины в меди.

Безопасность и стандарты

Гильза ГМ 240-24 изготовлена в соответствии с ГОСТ 23469.3-79, что обеспечивает её безопасность при эксплуатации в сетях до 10 кВ. Соответствие нормативу гарантирует: - достаточную механическую прочность; - стабильное электросопротивление соединения; - совместимость с типовыми наконечниками ГОСТ 7386. Это снижает риск перегрева, искрения и аварийных отключений.

Преимущества

• Высокая электропроводность меди М2 минимизирует потери мощности;
• Длинная форма обеспечивает более равномерное распределение усилия при опрессовке - меньше вероятность повреждения жилы;
• Сквозная конструкция позволяет легко выровнять проводники перед соединением;
• Совместимость с прессами КВT и специализированными матрицами - гарантированное качество монтажа;
• Стандартизованные размеры - подходят ко всем основным типам кабелей 5–6 класса гибкости без доработок.

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых проводов - материал несовместим;
• Не предназначен для работы выше 10 кВ - возможен пробой изоляции вокруг места соединения;
• Не имеет собственной изоляции - обязательно использовать термоусадочные трубки или изолирующую ленту после монтажа;
• Не рекомендуется для частых перемещений или вибраций - лучше применять в стационарных установках;
• Для жил 2–3 класса гибкости требуется проверка по специальной таблице - нельзя брать просто “по аналогии”.

Примеры использования

• Соединение фазных жил кабеля ААШв 3×240 при замене участка ЛЭП;
• Переделка ответвлений внутри распределительного щита 6(10) кВ;
• Ремонт поврежденного кабеля на подземной трассе с использованием муфт;
• Подключение кабеля от трансформатора к сборкам ШРА.

Практические советы

• Перед монтажом всегда проверяйте внутренний диаметр гильзы - он должен свободно проходить по зачищенным жилам без усилия;
• Часто забывают: даже при идеально выполненной опрессовке без последующей изоляции соединение будет опасным - используйте термоусадку с клеевым слоем;
• Если работаете с жилами меньшей гибкости (2–3 класс), сверьтесь с таблицей подбора от КВТ - иногда нужна гильза большего размера;
• Храните гильзы в сухом помещении - медь окисляется, хотя и медленнее, чем другие материалы;
• На крупных проектах закупайте сразу несколько упаковок - одна упаковка содержит всего 10 штук, а расход часто выше ожидаемого.
