Гильза кабельная ГМЛс 240, 10 кВ, луженая КВТ 88090

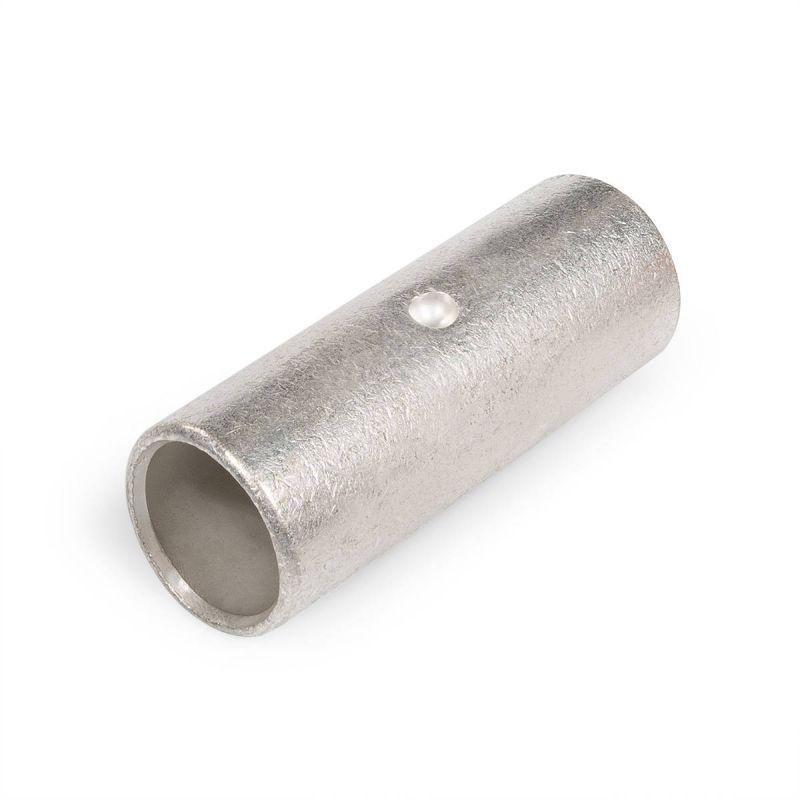

Гильза кабельная ГМЛс 240 КВТ - стыковой соединитель из меди с лужённым покрытием, предназначенный для надёжного соединения кабелей с жилами площадью 240 мм2 на рабочее напряжение до 1 кВ. Бренд КВТ обеспечивает соответствие требованиям промышленного монтажа, а артикул 88090 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Гильза кабельная ГМЛс 240 КВТ используется исключительно для стыкового соединения медных жил кабелей и проводов без передачи механической нагрузки на сам контакт. Применяется там, где требуется высокая электропроводность и устойчивость к внешним воздействиям: в распределительных устройствах, кабельных трассах, трансформаторных подстанциях, на объектах энергообеспечения и промышленном оборудовании.

Технические характеристики

• Поперечное сечение: 240 мм2 - рассчитана на кабели с такой площадью жилы;
• Материал: медь марки М1 - высокая проводимость и минимальное сопротивление контакта;
• Номинальное напряжение: до 1 кВ - не предназначен для работы выше этого значения;
• Тип соединения: стыковый - соединяет две жилы конец в конец;
• Защитное покрытие: лужёное (олово-висмутовое) - предотвращает окисление, повышает долговечность;
• Форма: длинная - увеличенная длина корпуса для равномерного распределения давления при опрессовке;
• Исполнение: стандартное - соответствует условиям эксплуатации в закрытых помещениях и защищённых зонах;
• Конструкция: сквозная с центральным стопором - контролирует глубину запрессовки жилы, исключает перепрофилирование.

Совместимость и монтаж

Гильза ГМЛс 240 КВТ совместима только с однопроволочными и многожильными медными жилами, имеющими сечение 240 мм2. Для установки требуются пресс-клещи с матрицей, подходящей по форме и размеру гильзы. Жилы должны быть зачищены на длину, указанную в документации производителя - стопор внутри гильзы фиксирует правильный уровень ввода. Напряжение на клемме после сборки не должно превышать 1 кВ. Соединение не допускает осевых усилий - кабель не должен нагружать гильзу на растяжение/сжатие.

Безопасность и стандарты

Произведена согласно внутренним техническим условиям КВТ. Лужение выполнено по технологии, обеспечивающей климатическое исполнение «Т2» - устойчивость к повышенной влажности и температурным колебаниям. Однако сертификаты соответствия ГОСТ или IEC в предоставленных данных не указаны - рекомендуется проверить наличие документов у поставщика при использовании в регулируемых проектах.

Преимущества

• Высокая электропроводность благодаря материалу М1 - снижаются потери мощности;
• Олово-висмутовое лужение - продлевает срок службы в агрессивных средах;
• Центральный стопор - минимизирует риск некорректного монтажа;
• Длинная форма - обеспечивает более равномерное распределение силы при опрессовке, чем компактные аналоги;
• Уникальная комбинация сечения и материала - идеальна для крупных кабельных ответвлений.

Ограничения применения

• Не для алюминиевых жил - возможен электрохимический эффект и разрушение контакта;
• Запрещено использовать при напряжении свыше 1 кВ - даже если кабель рассчитан на 10 кВ, гильза имеет ограниченную изоляционную способность;
• Не выдерживает осевые нагрузки - нельзя применять в местах, где кабель будет натянут или подвергается вибрации без дополнительной фиксации;
• Работает только в сухих или умеренно влажных условиях - не предназначена для постоянного погружения в воду или открытого монтажа вне защиты.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS 3×240 в распределительной камере;
• Обходной переход между шинами в ящике управления насосной станции;
• Ремонт поврежденного участка силового кабеля в подземном канале;
• Присоединение кабеля к выводу трансформатора при замене оборудования.

Практические советы

• Перед монтажом обязательно удалите оксидную плёнку с жилы - используйте металлическую щётку или специальный инструмент;
• Выбирайте пресс-клещи с точной матрицей под GMLc 240 - недостаточно или избыточное давление снижает надёжность;
• Проверьте плотность соединения после опрессовки - попробуйте слегка повернуть жилу; она должна двигаться вместе с гильзой без люфтов;
• После монтажа протестируйте контакт термографом или тестером сопротивления - особенно важно в системах с большими токами;
• Не применяйте гильзу ГМЛс 240 КВТ как изолирующий элемент - всегда используйте термоусадочные трубки или другие средства изоляции поверх соединения.
