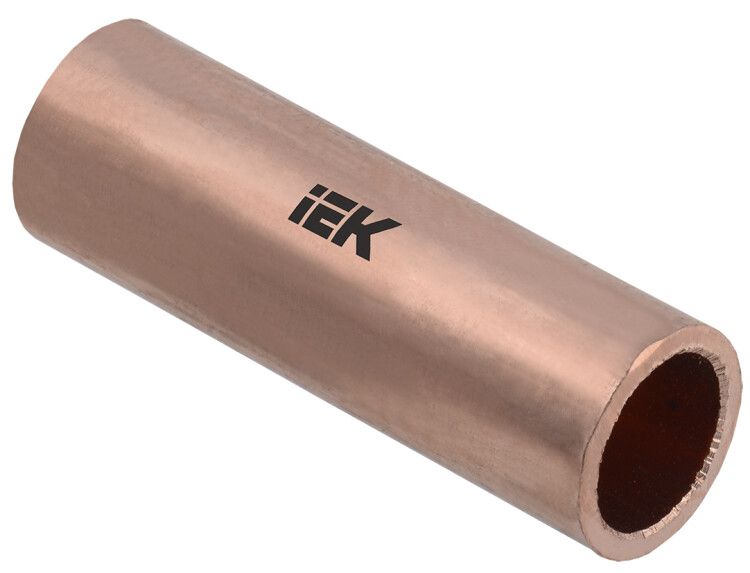

Гильза медная ГМ 240-24 ГОСТ 23469.3 | UGT11-240-24 IEK

Гильза медная ГМ 240-24 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из высокопроводящей меди, предназначенный для надёжного соединения многожильных кабелей сечением до 240 мм2. Применяется в силовых цепях напряжением до 10 кВ, особенно там, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Гильза медная ГМ 240-24 ГОСТ 23469.3 используется для создания прочного электрического контакта между двумя медными жилами кабеля или провода методом опрессовки. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях до 10 кВ. Часто применяется при ремонте, модернизации или прокладке новых силовых трасс.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает минимальное переходное сопротивление и хорошую теплопроводность.
• Поперечное сечение: 240 мм2 - рассчитана на работу с крупногабаритными многожильными проводниками.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию без ответвлений.
• Напряжение: До 10 000 В - соответствует требованиям для средневольтных сетей.
• Способ монтажа: Опрессовка - требует специального пресс-клещей и матриц подходящего размера.
• Форма: Длинная - увеличенная длина способствует равномерному распределению давления при опрессовке и снижает риск повреждения жил.
• Защитное покрытие: Отсутствует - поверхность голая, что позволяет использовать её в условиях, где требуется последующая изоляция (например, термоусадочными трубками или лентой).
• Цвет: Медный - визуально отличается от алюминиевых аналогов, исключает путаницу при сборке.
• Срок службы: 30 лет - при правильном монтаже и соблюдении условий эксплуатации.

Совместимость и монтаж

Гильза медная ГМ 240-24 ГОСТ 23469.3 совместима только с медными многожильными проводниками того же сечения. Для качественного соединения необходимо применять пресс-клещи с матрицей, соответствующей типу и размеру гильзы. Убедитесь, что зачищенные жилы полностью помещаются внутрь гильзы - недостаточная заполненность снижает контактную надёжность. После опрессовки рекомендуется проверить качество соединения визуально и, при возможности, замерить сопротивление переходного контакта.

Безопасность и стандарты

Гильза медная ГМ 240-24 ГОСТ 23469.3 изготовлена в соответствии с ГОСТ 23469.3, который регламентирует размеры, материалы и испытательные методы для медных соединителей. Соответствие стандарту гарантирует безопасность при работе под напряжением до 10 кВ. Наличие сертификатов качества от производителя IEK подтверждает соответствие требованиям безопасности электроустановок.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения.
• Длинная форма гильзы обеспечивает более равномерное распределение усилия при опрессовке, чем короткие аналоги.
• Отсутствие покрытия позволяет легко нанести дополнительную изоляцию - важно для защиты от внешних воздействий.
• Работает с многожильными проводами - идеальна для современных кабелей, которые трудно зажать в однополюсных клеммах.
• Удобство контроля: медный цвет делает изделие легко узнаваемым среди других материалов.

Ограничения применения

• Не для алюминиевых или сталеалюминиевых проводов - использование с другими материалами вызывает оксидацию и перегрев.
• Требует обязательной опрессовки; скручивание или пайка не допускаются - они нарушают целостность соединения и снижают срок службы.
• Не имеет встроенной изоляции - после монтажа обязательно требуется герметизация и изоляция места соединения.
• Не предназначен для мобильных или частых изгибов - работает только в фиксированных участках кабельной трассы.
• Запрещено применять в местах постоянного погружения в воду без дополнительной герметизации - хотя медь устойчива к коррозии, открытые соединения подвержены влиянию влаги.

Примеры использования

• Соединение двух кабелей ААБл-240/10 в кабельной камере подстанции.
• Объединение выходных жил трансформатора с вводным кабелем в ящике КРУ.
• Реставрация поврежденного участка силового кабеля в -канализационном коллекторе.
• Монтаж перемычек в шинопроводе с использованием медных жил большого сечения.

Практические советы

• Перед установкой зачистите жилы точно на длину гильзы - лишняя часть выступает и мешает плотной опрессовке.
• Выбирайте пресс-матрицу, указанную производителем клещей для GМ-240. Неправильный инструмент деформирует гильзу и нарушает контакт.
• После опрессовки осмотрите место соединения: должны остаться две-три вдавленные канавки, без трещин и выпуклостей.
• Изолируйте соединение термоусадочной трубкой с клеевым слоем - это предотвращает попадание влаги и механические повреждения.
• На объектах с повышенной влажностью используйте антикоррозийную смазку типа “Литол” перед установкой - продлевает жизнь даже без покрытия.
• Храните гильзы в сухом месте - хоть медь не ржавеет, грязь и оксиды на поверхности затруднят контакт при монтаже.
