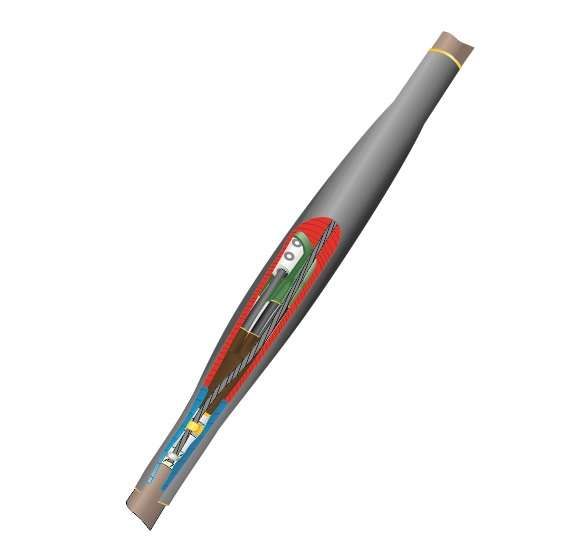

Муфта кабельная соединительная 1кВ CТп(тк) 3х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010004 Нева Транс

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(150-240 мм) с болтовыми соединителями от производителя Нева-Транс Комплект (арт. 22010004) предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй или без неё. Конструкция обеспечивает герметичность, механическую прочность и долговечность даже в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта используется для соединения кабелей сечением 150, 185 и 240 мм² на напряжение до 1 кВ. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Может устанавливаться на любой глубине и в любых условиях, кроме открытого воздуха без защиты от механических повреждений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 150–240 мм²
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Тип муфты: термоусадочная
• Материал корпуса: модифицированный полимер
• Защитный покров: наличие наружного толстостенного термоусаживаемого кожуха с клеевым слоем
• Диапазон рабочих температур: от –50 °C до +50 °C
• Максимальная относительная влажность: до 98%
• Способ монтажа: нагрев с помощью горелки или фена

Совместимость и монтаж

Муфта совместима с кабелями с бронёй и без неё. Для установки требуется подготовить два конца кабеля: зачистить изоляцию, удалить броню (при наличии), подсоединить медные болтовые соединители к жилам. После этого надевают внутренние элементы муфты, прогревают термоусадочные трубки равномерным пламенем до плотного облегания. Кожух с клеевым слоем обеспечивает герметизацию после усадки. Соединение заземления выполняют: для кабелей с бумажной изоляцией — через пружины и терки; для бронированных — методом пайки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Не содержит токсичных веществ, соответствует требованиям экобезопасности

Преимущества

• Высокая степень герметизации благодаря клеевому слою на внешнем кожухе
• Широкий диапазон температур позволяет использовать в холодных регионах
• Стойкость к влаге и перепадам влажности до 98%
• Универсальная конструкция — один тип муфты подходит для нескольких сечений (150, 185, 240 мм²)
• Надёжное заземление через пружинные контакты и пайку брони

Ограничения применения

• Не предназначен для использования вне закрытых кабельных сооружений без дополнительной механической защиты
• Не рекомендуется применять при температурах ниже –50 °C или выше +50 °C
• Требуется соблюдение технологии термоусадки — недостаточный нагрев снижает герметичность
• Не совместим с кабелями на напряжение выше 1 кВ
• Не применяется для соединения одножильных или четырёхжильных кабелей

Примеры использования

• Соединение кабелей питания на подземных распределительных пунктах
• Замена участка кабеля в тоннеле метрополитена
• Обустройство ответвлений на промышленных объектах с бронированными кабелями
• Ремонт повреждённого участка кабельной линии в канале теплотрассы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — муфта рассчитана именно на 150–240 мм², меньшие или большие значения не допускаются
• Используйте только термофен или газовую горелку с регулируемым пламенем — слишком высокая температура может повредить полимер
• При работе в сыром помещении или грунте обязательно просушите концы кабеля перед установкой
• Проверьте целостность клеевого слоя на кожухе — при повреждении замените муфту
• Для кабелей с бумажной изоляцией используйте только пружинные зажимы и терки — пайка здесь невозможна
• После монтажа проведите визуальный осмотр: все элементы должны плотно прилегать, без пузырей и вздутий
