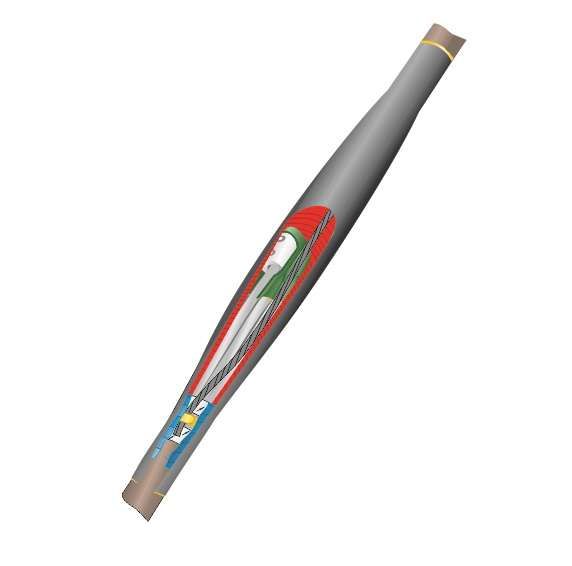

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040011 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(70-120) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение трёхжильных кабелей сечением 70–120 мм2, предназначенных для работы под напряжением до 1 кВ. Подходит для прямой укладки в грунт, тоннели и каналы, сохраняя работоспособность при экстремальных температурах.

Назначение и область применения

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(70-120) с болтовыми соединителями используется для создания ответвленных или прямых соединений между двумя участками трёхжильного силового кабеля с пластмассовой изоляцией и металлической броней. Применяется там, где важна повышенная пожаробезопасность и долговечность: в - and underground cable routes, industrial facilities, substations, metro tunnels, and power distribution networks with high fire safety requirements.

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип соединения: болтовые контакты для токоведущих жил
• Тип изоляции: термоусаживаемая с клеевым слоем
• Группа материала: негорючий (нг), с низким дымо- и газовыделением (LS)
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(70-120) с болтовыми соединителями совместима исключительно с кабелями следующего типа:

• Трёхжильные силовые кабели с пластмассовой изоляцией (например, ВВГ, АВВГ, NYM с бронированием)
• С бронёй из стальной ленты или проволоки
• Сечением именно 70, 95 или 120 мм2 - другие значения не поддерживаются

Монтаж выполняется методом термоусаживания: все элементы нагреваются равномерно с помощью газовой горелки или профессионального теплового фена. Клеевой слой внутри термоусаживаемого кожуха активируется при нагреве, образуя плотное, водонепроницаемое соединение. Для заземления используются пружины постоянного давления и терки - они надёжно фиксируют контакт с бронелентами кабеля без сварки.

Безопасность и стандарты

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(70-120) с болтовыми соединителями прошла независимые испытания и имеет официальные сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Материалы не поддерживают горение (нг) и при возгорании выделяют минимальное количество дыма и токсичных газов (LS), что делает её подходящей для закрытых помещений, метро, тоннелей и мест массового скопления людей.

Преимущества

• Высокая степень защиты IP67 - полностью защищён от пыли и временного погружения в воду
• Термоусаживаемый кожух с клеем создаёт монолитную герметичную оболочку без швов
• Болтовые соединители обеспечивают механически прочный и электрически надёжный контакт
• Не требуют специального оборудования кроме горелки/фена - доступны для монтажа на объекте
• Широкий диапазон рабочих температур позволяет использовать в суровом климате
• Экологически безопасные материалы снижают риск отравления при аварии

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненные или с алюминиевой бронёй
• Запрещено применять для кабелей сечением меньше 70 мм2 или больше 120 мм2 - возможен перегрев и потеря герметичности
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или химических растворителей
• Требуется точное соблюдение технологии термоусаживания; недогрев или перегрев приводят к отказу
• Не предназначена для установки в воде (например, в реках, водоёмах) - допускается лишь во влажном грунте и каналах

Примеры использования

• Соединение кабелей ВВГнг-LS 3×95 в подземной распределительной камере метрополитена
• Обход повреждённого участка кабеля АВВГнг-LS 3×120 в промышленном цехе
• Подключение питания к насосной станции через кабельную трассу в тоннеле
• Ремонт линии электроснабжения в холодном регионе (Сибирь, Урал) при минусовых температурах

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2
• Чистите поверхность брони перед установкой терок - оксиды нарушают контакт заземления
• Нагревайте термоусаживаемый кожух медленно, начиная с центра и двигаясь к краям - так предотвращается деформация
• Не применяйте бытовые фены - нужна температура выше 150 C, которую дают только промышленные устройства
• Храните муфту в сухом месте при t = +5…+30 C - заморозка не повреждает материал, но влияет на эластичность при сборке
• Проверяйте наличие всех деталей в комплекте: кожух, болтовые соединители, терки, пружины, внутренние трубки - всё должно быть целым
