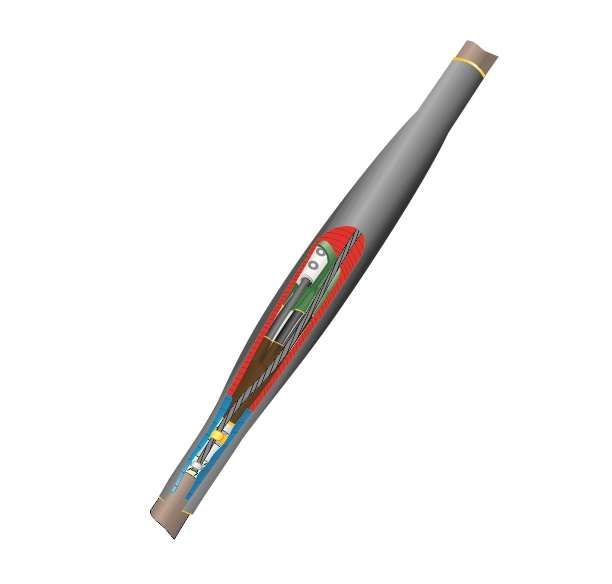

Муфта кабельная соединительная 1кВ СТп(тк) 4х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010011 Нева Транс

Муфта кабельная соединительная 1кВ СТп(тк) 4х(70-120мм) с болтовыми соединителями от Нева-Транс предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй, обеспечивая герметичность и механическую прочность даже в сложных условиях эксплуатации.

Назначение и область применения

Муфта кабельная соединительная 1кВ СТп(тк) 4х(70-120мм) с болтовыми соединителями используется для соединения трёхжильных силовых кабелей сечением 70, 95 и 120 мм2. Подходит для кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Применяется в сетях напряжением до 1 кВ. Может устанавливаться прямо в грунте, в кабельных каналах, тоннелях, коллекторах и других закрытых сооружениях - без ограничений по глубине прокладки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: 70–120 мм2
• Количество жил: 3
• Наличие экрана: да
• Тип монтажа: термоусадка
• Исполнение: термоусадочный
• Наличие защитного покрова: с бронёй
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Марка: 10СТп(тк)

Совместимость и монтаж

Муфта кабельная соединительная 1кВ СТп(тк) 4х(70-120мм) с болтовыми соединителями совместима с кабелями, имеющими бумажную или пластмассовую изоляцию, в том числе с бронированными типами. Для установки требуется нагревание термоусадочных элементов с помощью газовой горелки или высокотемпературного фена. Все детали комплекта (включая внешний кожух с клеевым слоем) рассчитаны на одновременную усадку. Соединители выполнены в виде болтовых контактов - обеспечивают надёжный электрический контакт между жилами. Крепление заземляющего провода к броне осуществляется пайкой, к металлическим оболочкам - с помощью пружинных зажимов и терок.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Соответствует ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России

Преимущества

• Высокая герметичность благодаря термоусадочному кожуху с клеевым слоем - исключает попадание влаги и пыли
• Стойкость к перепадам температур - работает в суровых климатических условиях
• Механическая прочность за счёт наличия бронированного защитного покрова
• Универсальность - подходит для кабелей с различными видами изоляции и бронирования
• Экологическая безопасность материала - не содержит вредных веществ

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ
• Не рекомендуется использовать для многожильных кабелей с числом жил более 3
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Не применяется в местах с постоянным воздействием открытого пламени или сверхвысоких температур (>+50 C)

Примеры использования

• Соединение кабелей на подземных участках распределительных сетей
• Замена повреждённого участка кабеля в кабельном канале промышленного объекта
• Подключение питания к насосным станциям, трансформаторным пунктам
• Обустройство ответвлений в системах освещения и автоматизации на объектах с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускаются только 70, 95 и 120 мм2
• При работе с бронированными кабелями обязательно используйте пайку для заземления брони - пружинные зажимы подходят только для металлических оболочек
• Избегайте перегрева термоусадочных элементов - это может вызвать деформацию или растрескивание
• При монтаже в сыром грунте предварительно просушите концы кабелей и используйте дополнительную гидроизоляцию на входе/выходе
• Проверяйте целостность клеевого слоя после усадки - он должен равномерно заполнить все щели
• Для работы нужен качественный фен или газовая горелка с регулируемой температурой - обычный бытовой фен не подойдёт
