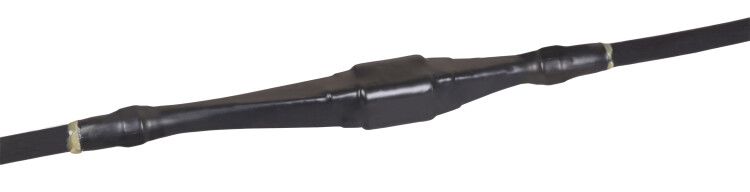

Муфта соединительная Стт(тп) 3х150/240 с гильзами; пайка бумаж. изол. 1кВ IEK UZM-BIS1-VN3-150240SP

Муфта соединительная Стт(тп) 3х150/240 с гильзами пайка бумажная изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Благодаря термоусадочной технологии и встроенным болтовым гильзам, изделие обеспечивает герметичность и механическую прочность даже при прокладке в земле или кабельных каналах.

Назначение и область применения

Муфта соединительная Стт(тп) 3х150/240 с гильзами пайка бумажная изоляция 1кВ используется для соединения трёхжильных кабелей с бумажной изоляцией, пропитанной маслом. Подходит для кабелей типов ААГ-1, ААШ-1, ААБ-1, ААП-1, АСГ-1, СГ-1, СБ-1, СБГ-1 и других аналогов. Применяется в системах распределения электроэнергии: подземные кабельные линии, кабельные каналы, трубопроводы, траншейная прокладка. Устройство рассчитано на работу как в помещениях, так и на открытом воздухе.

Технические характеристики

• Сечение жил: 150–240 мм2 - позволяет соединять кабели с крупным проводником, подходящие для мощных нагрузок
• Номинальное напряжение: 1 кВ - предназначена для сетей низкого напряжения до 1000 В переменного и постоянного тока
• Количество жил: 3 - оптимальна для трёхфазных систем без нулевой жилы
• Тип исполнения: термоусаживаемый - материал уменьшается при нагреве, плотно облегает кабель
• Материал корпуса: полимер термоусаживаемый, без галогенов - безопасен при горении, не выделяет токсичных газов
• Цвет: чёрный - устойчив к УФ-излучению, подходит для наружной установки
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации
• Тип гильз: болтовые - обеспечивают надёжный контакт при пайке, совмещаются с медными наконечниками

Совместимость и монтаж

Муфта соединительная Стт(тп) 3х150/240 с гильзами пайка бумажная изоляция 1кВ совместима с кабелями, имеющими бумажную маслопропитанную изоляцию и металлическую оболочку. Для монтажа требуется:

• Подготовка концов кабеля: зачистка изоляции, удаление масла, подготовка жил под пайку
• Установка болтовых гильз на жилы с последующей пайкой
• Нагрев термоусаживаемой оболочки равномерным пламенем газовой горелки до полного сжатия материала
• Обязательное использование комплекта заземления, входящего в состав муфты - для защиты от перенапряжений

Не допускается применение муфты для кабелей с полностью пластиковой изоляцией (например, ВВГ, NYM) - она не обеспечит необходимую герметичность и механическую совместимость.

Безопасность и стандарты

Муфта соединительная Стт(тп) 3х150/240 с гильзами пайка бумажная изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Компоненты изготовлены без галогенов, что снижает риск образования ядовитых веществ при повреждении. Конструкция обеспечивает защиту от внешних воздействий при прокладке в грунте, кабельных каналах и трубах.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Встроенная система заземления - снижает риск поражения током и повышает надёжность системы
• Стандартные болтовые гильзы - позволяют использовать универсальные инструменты для пайки и фиксации
• Долгий срок службы - 30 лет при правильном монтаже и условиях эксплуатации
• Удобство сборки - один комплект заменяет несколько элементов, снижает время монтажа

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или ПВХ изоляцией - материалы несовместимы по тепловому коэффициенту и химической стойкости
• Требуется наличие оборудования для пайки и термоусадки - невозможно смонтировать без горелки и инструментов для работы с медью
• Запрещено использование в местах с постоянным контактом с открытым огнём или высокими температурами выше +90C
• Не рекомендовано для частых механических нагрузок - например, на движущихся участках или вибрационных установках

Примеры использования

• Соединение кабелей ААБ-1 в подземной трассе между трансформаторной подстанцией и распределительным пунктом
• Ремонт повреждённого участка кабеля СБ-1 в кабельном канале промышленного цеха
• Добавление ответвления к существующей линии питания насосной станции с использованием кабеля ААШ-1
• Монтаж ввода в здание через кабельную трубу с обязательным заземлением оболочки

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150/240 мм2 означает, что муфта работает с двумя вариантами: минимальным 150 и максимальным 240
• Используйте только рекомендованные гильзы и припои - несовместимые материалы снижают проводимость и вызывают перегрев
• При термоусадке прогревайте равномерно, начиная с середины муфты - это предотвращает образование воздушных пузырей
• Обязательно используйте комплект заземления, который идёт в комплекте - он подключается к броне кабеля и выводится на контур заземления объекта
• После монтажа проведите визуальный осмотр: поверхность должна быть гладкой, без вздутий, трещин и следов перегрева
• Для контрольных работ используйте мегаомметр - проверяйте сопротивление изоляции после завершения монтажа
