Диэлектрические муфты

Элементы для герметичного соединения кабельных линий, металлорукавов и труб в условиях повышенной электробезопасности. Применяются в электромонтаже, промышленных сетях и строительстве.

Как выбрать

Основные технические параметры, влияющие на область применения и надёжность:

• Тип изделия: разделение на соединительные, вводные, уплотнительные и кабельные муфты - каждая решает свою задачу. Перепутать нельзя: например, вводная муфта нужна для входа в щит, а соединительная - для продолжения трассы.
• Степень защиты (IP): от IP40 (защита от крупных объектов) до IP67/IP68 (полная пылезащита и водонепроницаемость). Выбор зависит от условий эксплуатации - внутри помещения можно использовать менее защищённые, на улице или во влажных зонах - только высокие классы.
• Материал корпуса: цинковый сплав, латунь, нержавеющая сталь, ПВХ или пластик. Металл прочнее и устойчивее к нагреву, но тяжелее; пластик дешевле, но ограничен по сроку службы в агрессивных средах.
• Номинальный диаметр / резьба: должен точно соответствовать диаметру металлорукава или кабеля. Расхождение даже на миллиметр вызывает плохую фиксацию и снижает защиту.
• Способ монтажа: резьбовое соединение, вставной тип, термоусадка или заливка компаундом. От этого зависит скорость монтажа, восстановление изоляции и возможность повторного демонтажа.

Выбор по характеристикам

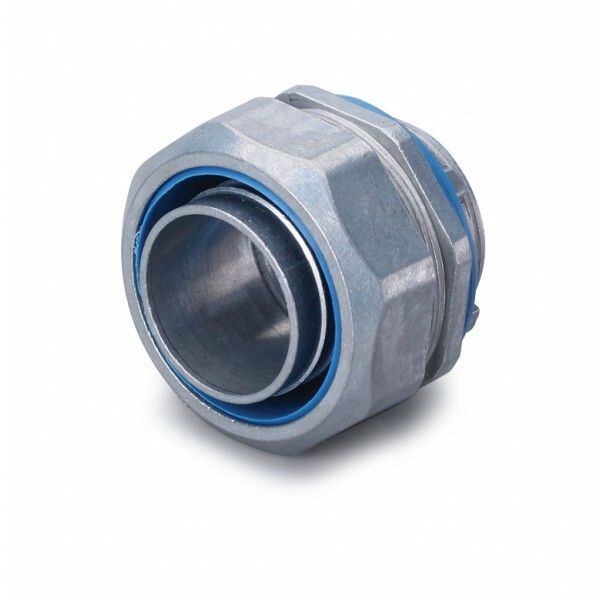

Соединительные и вводные муфты для металлорукава

Предназначены для соединения отрезков металлорукава между собой или подключения к распределительному щиту, коробке. Большинство изделий этой группы выполнены из цинкового сплава, рассчитаны на диаметры от 15 до 100 мм. Степень защиты варьируется от IP40 до IP67 - чем выше, тем лучше защита от воды и пыли. Например, муфты с IP54 ([1] [2]) допустимы в обычных условиях, а с IP67 ([3] [4]) - в сырых и открытых пространствах. Некоторые модели, такие как [5] имеют поворотное исполнение (90 град. ), что удобно при монтаже в углах.

Товары: [3] [6] [1] [4] [7] [2] [8] [9] [10] [11] [5] [12] [13] [14]

Кабельные соединительные муфты (термоусадочные и заливные)

Используются для восстановления целостности изоляции при ремонте или прокладке силовых кабелей. Термоусаживаемые муфты ([15] [16] [17] [18] [19] [20] [21]) требуют источника тепла, но дают однородное покрытие и хорошую герметизацию. Заливные муфты ([22] [23] [24]) используют жидкий компаунд - он заполняет все полости, исключая воздушные пузыри, что особенно важно при работе с бумажной изоляцией. Эти муфты рассчитаны на напряжение до 1 кВ или до 10 кВ, в зависимости от исполнения. Главное - соответствие сечению и типу кабеля (например, с броней или без).

Товары: [15] [16] [17] [18] [19] [20] [21] [22] [23] [24]

Разборные и уплотнительные муфты для труб и гофры

Применяются для состыковки гофрированных и гладких труб, часто в системах кабелеукладки. Разборные муфты ([25] [26] [27] [28] [29] [30] [31] [32]) просты в установке - не требуют инструмента, быстро собираются. Однако их степень защиты невысока (обычно IP40), и они не рассчитаны на агрессивные среды. Уплотнительные муфты ([33] [34] [35] [36]) работают только с герметичными металлорукавами, повышая общую защиту системы до IP66/IP67 благодаря резиновым уплотнителям и пластиковым корпусам.

Товары: [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36]

Выбор по бюджету

Бюджетные решения

Подходят для внутреннего монтажа в сухих, защищённых помещениях. Как правило, это пластиковые разборные муфты ([26] [37] [29]) или простые вводные из цинкового сплава с низкой степенью защиты (IP40). Что теряете: сниженная механическая прочность, меньший срок службы при UV-экспозиции или перепадах температур, невозможность применения вне помещений. Компромисс оправдан, когда важна цена, а условия эксплуатации контролируемы.

Товары: [6] [7] [8] [11] [26] [37] [29] [31] [28] [30]

Средний сегмент

Наибольшая представленность - муфты из цинкового сплава с IP54-IP67 ([1] [4] [2] [5] [12] [13]). Получаете хороший баланс цены и качества: достаточная герметизация, устойчивость к коррозии, работа в условиях умеренного внешнего воздействия. Подходят для большинства задач в промышленных и гражданских объектах. Нет экстра-функций (вроде поворота или термоусадки), но базовая защита реализована полноценно.

Товары: [1] [4] [2] [5] [12] [13] [14] [33] [35] [36]

Высокий ценовой сегмент

Включает кабельные муфты для напряжений до 10 кВ ([16] [17] [18] [19]), а также изделия из латуни и нержавеющей стали ([3] [4]). Здесь вы платите за надёжность: термоусадка, компаунды, высокая степень защиты, соответствие ГОСТ 34839-2022. Такие решения обязательны при монтаже на улице, в земле, в условиях агрессивной среды. Особенно критичны для энергетических объектов, где отказ недопустим. Цена оправдана там, где последствия выхода из строя серьёзны.

Товары: [3] [4] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [34] [36]

Выводы

Если задача - соединить металлорукав в щите, смотрите вводные муфты с резьбой: [6] (бюджет), [2] (IP54), [3] (IP67). Для наращивания гофры подойдут соединительные муфты: [1] (до 25 мм), [12] (32 мм). При необходимости герметизации - уплотнительные муфты [33] [34] но только с совместимыми металлорукавами. Для ремонта кабелей до 1 кВ - термоусаживаемые ([20] [21]) или заливные ([22] [23]); для 10 кВ - только спецмуфты типа [16] [17]. Ключевое - проверьте соответствие диаметра, типа кабеля и уровня защиты вашим условиям.
