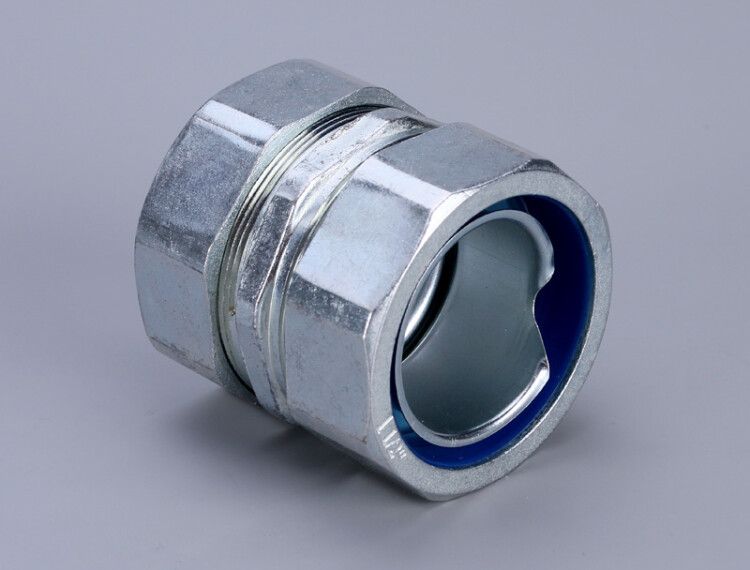

Муфта соединительная СММ-20 | 61398 Fortisflex КВТ

Муфта соединительная СММ-20 от Fortisflex и КВТ - это надёжный элемент для соединения отрезков металлорукава и электромонтажных шлангов в условиях промышленной среды. Благодаря прочному цинковому сплаву и защите IP54, она выдерживает вибрацию, перепады температур и запылённость, сохраняя целостность проводки.

Назначение и область применения

Муфта соединительная СММ-20 предназначена для герметичного соединения двух отрезков:

• Неизолированного металлорукава;
• Металлорукава в ПВХ оболочке;
• Электромонтажного шланга.

Применяется в промышленных системах управления, на станках, конвейерах, в распределительных щитах и других местах, где требуется механическая защита кабелей и гибкий переход между участками рукава. Подходит для условий с высокой вибрацией и воздействием пыли.

Технические характеристики

• Диаметр: 20 мм - соответствует внутреннему диаметру рукавов и шлангов, совместимых с этим типом муфты.
• Общая длина: 26 мм - компактный размер, минимизирует занимаемое пространство.
• Длина резьбы: 12 мм - обеспечивает плотное и устойчивое соединение с резьбовыми сальниками.
• Материал корпуса: сплав цинковый - высокая прочность, устойчивость к деформациям, легче стали.
• Защитное покрытие: оцинкованное - предотвращает коррозию в агрессивных средах.
• Степень защиты (IP): IP54 - защита от пыли (не полностью, но достаточна для большинства производственных помещений) и брызг воды из любого направления.
• Диапазон рабочих температур: от -60 до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева.
• Исполнение: прямолинейное - позволяет соединить два рукава без изменения направления потока.
• Тип соединения: резьбовое - фиксируется с помощью резьбовых сальников, не требует сварки или клепки.
• Неразъемный: да - после установки не предназначен для многократного демонтажа; рассчитан на постоянную сборку.
• Цвет: стальной - естественный цвет оцинкованной поверхности, не окрашен дополнительно.

Совместимость и монтаж

Муфта СММ-20 совместима с резьбовыми сальниками следующих моделей:

• МРПИнг NORD
• МРПИнг (INOX)
• МР (INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется путём ввинчивания резьбового сальника в один конец муфты, затем в другой - второй сальник. Обязательно проверьте соответствие шага резьбы и диаметра 20 мм. Для герметизации рекомендуется использовать уплотнительные кольца, если они предусмотрены сальником. Не используйте силовые инструменты - затягивайте вручную до упора, чтобы не повредить резьбу.

Безопасность и стандарты

Муфта СММ-20 соответствует требованиям к электроустановкам в промышленных условиях. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной влажностью и пылевой нагрузкой. Температурный диапазон (-60…+120 C) позволяет применять её в соответствии с нормами ГОСТ Р 50030.5.1 и IEC 60947-5-1 для контроля и коммутации в автоматических системах.

Преимущества

• Высокая механическая прочность благодаря цинковому сплаву - выдерживает ударные нагрузки и вибрации.
• Оцинкованная поверхность замедляет коррозию даже при длительном контакте с влагой и химическими веществами.
• Компактная форма (26 мм) удобна для монтажа в тесных пространствах.
• Широкая совместимость с популярными сериями сальников снижает необходимость подбора специализированных компонентов.
• Работает в широком температурном диапазоне - от Arctic-условий до зон нагрева оборудования.

Ограничения применения

• Не предназначена для частого разъединения - неразъемная конструкция не рассчитана на регулярный сервисный доступ.
• IP54 не обеспечивает полную герметичность против струй воды или погружения - не применяйте в открытых уличных сетях или под водой.
• Не используется с неметаллическими трубами без металлической оплетки - требует жесткой основы для резьбового крепления.
• Подходит только для рукавов и шлангов с внешним диаметром, соответствующим 20 мм - не адаптирована для больших или меньших размеров.

Примеры использования

• Соединение участков металлорукава на конвейере в пищевой промышленности.
• Переход между двумя секциями электромонтажного шланга в системе управления станком ЧПУ.
• Замена повреждённого участка рукава в распределительном щите на заводе с высокой запылённостью.
• Фиксация кабельного прохода через стену в холодильной камере при температуре -40 C.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава точно соответствует 20 мм - иначе возникнет люфт или давление на стенки.
• Используйте только совместимые сальники из списка - несовпадение резьбы приведёт к утечке или разрушению соединения.
• При работе в агрессивных средах (например, с кислотами или маслами) периодически осматривайте оцинкованное покрытие на предмет эрозии.
• Не затягивайте сальники с усилием более 10 Нм - это может треснуть цинковый корпус.
• Если нужна возможность последующего обслуживания - выбирайте разъёмные аналоги, например, с резьбой на обоих концах и контргайкой.
