Металлорукав DN 20мм в гладкой ПВХ изоляции, Dвн 20,5 мм, Dнар 27,0,IP66, 50 м, цвет серый | 6070R-22 DKC ДКС

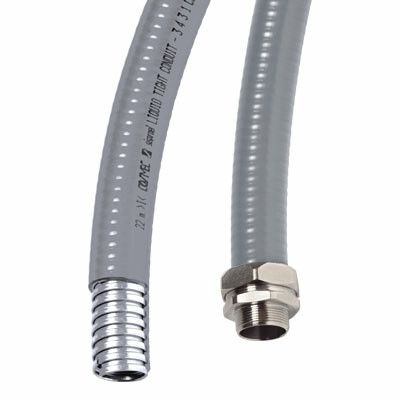

Металлорукав DKC Cosmec 6070r-22 - гибкая металлическая трубка с гладкой ПВХ-изоляцией, предназначенная для защиты кабелей и проводов в условиях повышенной запылённости, влаги и механических нагрузок. Подходит для прокладки в производственных зонах, на станках и конвейерах.

Назначение и область применения

Металлорукав DKC Cosmec 6070r-22 используется для защиты электрических, телекоммуникационных и слаботочных кабелей: силовых проводов, Ethernet, видеокабелей, телефонных линий. Применяется там, где важны надёжность, герметичность и устойчивость к агрессивным средам - на заводах, в цехах, на автомойках, в пищевой и фармацевтической промышленности. Особенно эффективен при прокладке в местах с частыми перегибами, вибрациями или доступом воды и масла.

Технические характеристики

• Материал корпуса: стальная спирально-навитая лента - обеспечивает прочность и гибкость
• Наружный диаметр: 27 мм
• Внутренний диаметр: 20,5 мм - позволяет протянуть кабели с внешним диаметром до 18–19 мм
• Изоляция: гладкая ПВХ-оболочка - защищает от пыли, влаги, масел и химикатов
• Степень защиты IP: IP67 при статическом монтаже (полная герметичность при погружении); IP66 при динамических нагрузках (защита от мощных струй воды)

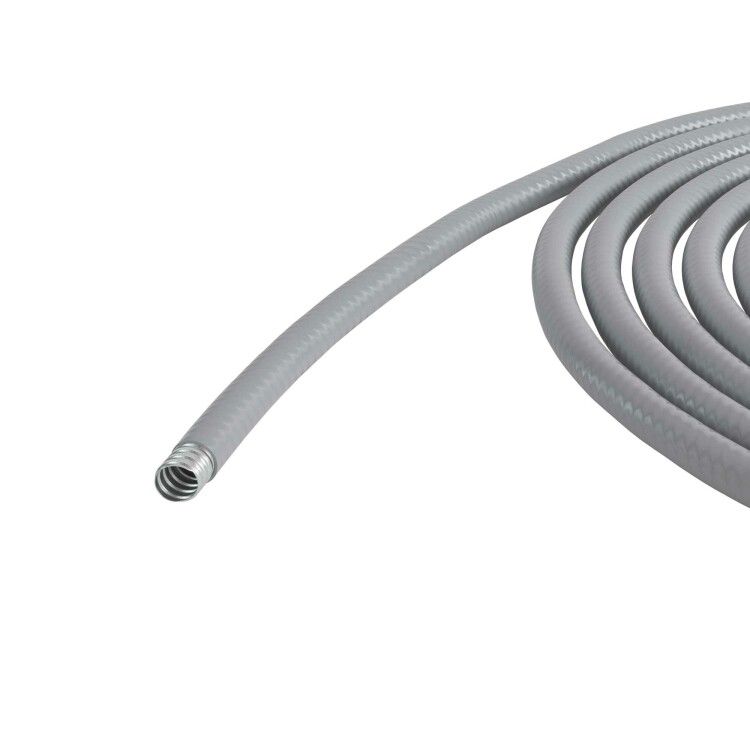

• Длина: 50 метров - бухта для удобного раскроя
• Температурный диапазон: от –45 C до +70 C - работает в холодных складах и жарких цехах
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус поворота без деформации
• Разрывное усилие: 1000 Н - выдерживает значительную механическую нагрузку
• Сопротивление горению: материал не поддерживает распространение пламени
• Цвет: серый - совместим с большинством промышленных систем
• Стандарт: DIN EN 61386-23 - соответствует европейским требованиям к электроустановочным каналам

Совместимость и монтаж

Металлорукав DKC Cosmec 6070r-22 совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 27 мм. Для герметизации необходимо использовать комплектующие с уплотнением - сам рукав не имеет встроенной уплотнительной системы. Монтаж выполняется путём протяжки кабелей через внутреннее пространство; рекомендуется применять направляющие или лубриканты при длинных участках. Учитывайте, что внутренний диаметр 20,5 мм требует проверки внешнего диаметра кабеля - не более 18–19 мм для свободного прохода. Маркировка через каждые 50 см позволяет точно отмерить нужную длину без лишних потерь.

Безопасность и стандарты

Металлорукав DKC Cosmec 6070r-22 соответствует стандарту DIN EN 61386-23, который регламентирует безопасность и испытания электроустановочных каналов. Высокая степень защиты IP67/IP66 гарантирует работу в опасных зонах. Материал ПВХ не поддерживает горение, снижая риск возгорания при аварии. Однако не предназначен для открытых участков с постоянным UV-воздействием - долгосрочное пребывание на солнце может вызвать хрупкость оболочки.

Преимущества

• Высокая механическая прочность благодаря стальной спирали
• Гладкая ПВХ-оболочка предотвращает задержку пыли и грязи
• Устойчивость к маслам, смазкам и агрессивным жидкостям
• Гибкость и возможность многократных изгибов без повреждений
• Маркировка метража ускоряет монтаж и уменьшает отходы
• Широкий температурный диапазон - подходит для суровых условий

Ограничения применения

• Не предназначена для прямого наружного монтажа под открытым небом - ПВХ-оболочка не устойчива к длительному УФ-излучению
• Отсутствует встроенное уплотнение - требуется использование дополнительных герметизирующих элементов при подключении к коробкам
• Не подходит для прокладки в местах с постоянными резкими изломами меньше 90 мм радиуса
• Не является электрическим проводником - не используйте как заземляющий контур

Примеры использования

• Защита кабелей управления на автоматизированных линиях сборки
• Прокладка сигнальных проводов между станками с ЧПУ
• Монтаж кабелей питания и связи в моющих отделениях пищевых производств
• Защита проводов в зонах с утечками технологического масла
• Перемещаемые участки конвейеров с вибрацией и частыми изгибами

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть минимум на 1–2 мм меньше внутреннего диаметра металлорукава (20,5 мм)
• При использовании в сырых помещениях обязательно применяйте герметичные переходники с резиновым уплотнителем
• Не перегибайте рукав реже чем 90 мм радиуса - это может повредить стальную спираль
• При необходимости резки используйте ножницы по металлу - после реза зачистите острые края, чтобы не повредить изоляцию кабеля
• Храните бухту в сухом месте, избегая прямого солнечного света - даже при наличии ПВХ оболочки срок службы снизится при УФ-воздействии
